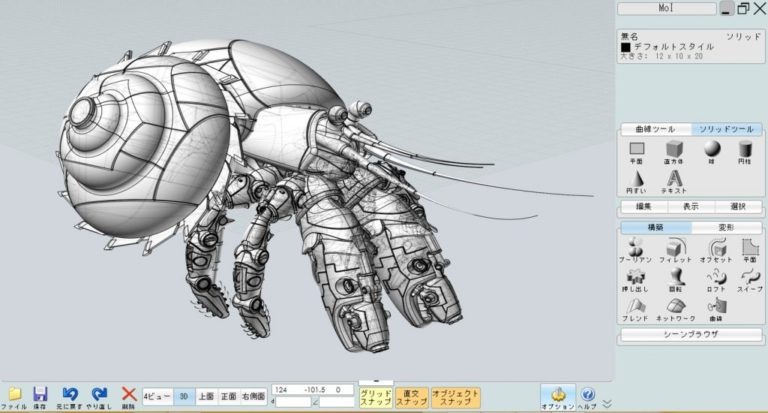

MoI
"MoI 3D" ช่วยให้คุณสร้างแบบจำลองพื้นผิว 3D ขั้นสูงได้ด้วยความรู้สึกเหมือนสร้างเอกสารสำนักงานคุณภาพสูงโดยใช้ PowerPoint หรือ Excel
เป็นเครื่องมือออกแบบ 3D ที่ใช้งานง่าย รองรับการใช้งานบนแท็บเล็ต และมีอินเทอร์เฟซที่ใช้งานง่ายซึ่งสามารถเรียนรู้ได้ภายในเวลาไม่กี่ชั่วโมง
-
ข้อมูลล่าสุด
-
คุณลักษณะของผลิตภัณฑ์
-
ข้อมูลจำเพาะทางเทคนิค
-
ขอใบเสนอราคา
What's New ข้อมูลล่าสุด
MoI3D เวอร์ชันล่าสุด "V4" ได้ถูกปล่อยออกมาแล้ว
MoI3D เวอร์ชันล่าสุด "V4" ได้ถูกปล่อยออกมาแล้ว
โปรแกรมนี้ได้รับการเขียนใหม่ทั้งหมดจากเวอร์ชัน 3 และมาพร้อมกับฟังก์ชันใหม่ ๆ
การประมวลผลแบบมัลติคอร์สำหรับการเปิดไฟล์ CAD
การโหลดวัตถุจากไฟล์ DM, STEP, IGES และ SAT ทำได้เร็วขึ้นอย่างมาก เนื่องจากมีการใช้คอร์ CPU หลายตัวในการประมวลผลวัตถุที่โหลด
การอัปเดตเอ็นจิ้นการแสดงผล
ตอนนี้คุณสามารถใช้ประโยชน์จาก GPU รุ่นใหม่ที่มี VRAM จำนวนมากได้แล้ว
ข้อมูลการแสดงผลจะถูกแคชไว้ใน VRAM ของ GPU ซึ่งช่วยเพิ่มความเร็วในการแสดงผลใหม่สำหรับไฟล์ขนาดใหญ่
วิธีการแปลงพื้นผิวแบ่งย่อยโพลีกอน (Polygon Subdivision Surfaces) ให้เป็น NURBS
ฟังก์ชันนี้มีอยู่ในแผงด้านข้าง ภายใต้ Subdivision > Create > From File ซึ่งช่วยให้คุณเปิดไฟล์ .obj ที่มีโครงสร้างโพลีกอนควบคุมแบบ sub-d และแปลงเป็นวัตถุ NURBS คุณภาพสูงใน MoI ได้
ซึ่งช่วยให้เกิดเวิร์กโฟลว์แบบไฮบริด โดยคุณสามารถสร้างพื้นผิวฐานของวัตถุในโปรแกรมสร้างแบบจำลอง sub-d นำเข้าสู่ MoI และทำงานต่อในโปรแกรม CAD ของคุณได้
วัตถุคำอธิบายประกอบ
ใช้คำสั่งใหม่เจ็ดคำสั่งในแท็บ “Dimensions” ของแผงด้านข้างเพื่อเพิ่มขนาดและข้อความลงในโมเดลของคุณสำหรับใช้ในเอกสาร 2D

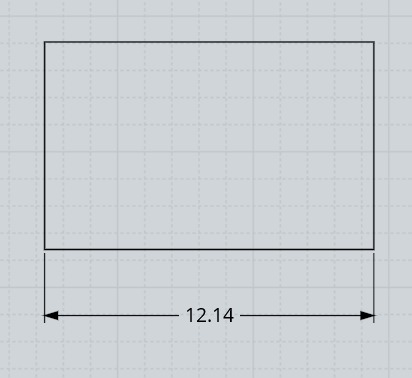

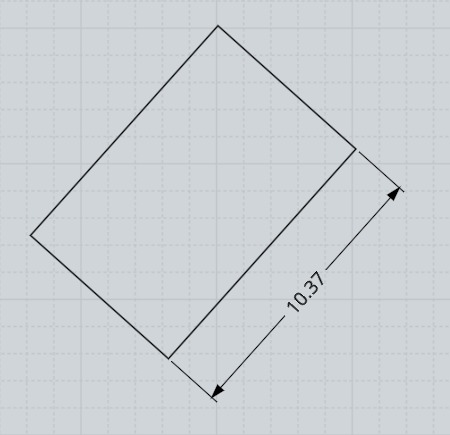

คำสั่ง DimHorizontal สร้างเส้นบอกขนาดตามแนวแกน x ของระนาบการสร้าง คำสั่ง DimVertical สร้างเส้นบอกขนาดตามแนวแกน y ของระนาบการสร้าง คำสั่ง DimAligned สร้างเส้นบอกขนาดที่ชี้ไปในทิศทางใดก็ได้ด้านบน

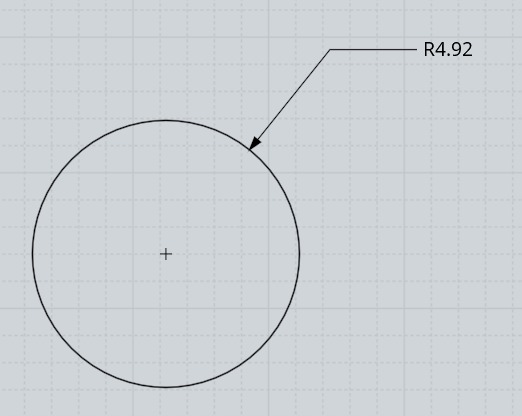

คำสั่ง DimRadius สร้างเส้นบอกขนาดรัศมีบนวงกลมหรือเส้นโค้ง

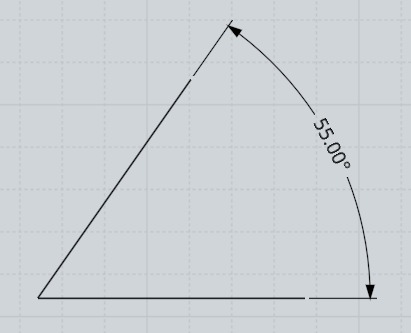

คำสั่ง DimAngle สร้างเส้นบอกขนาดเชิงมุมบนระนาบการสร้าง

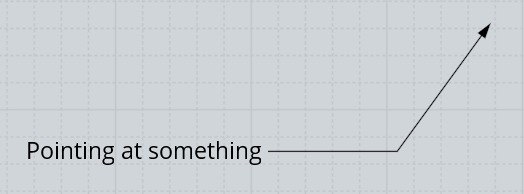

คำสั่ง Leader สร้างวัตถุเส้นนำ ซึ่งเป็นป้ายข้อความที่มีหัวลูกศร
กล่องโต้ตอบคุณสมบัติที่เพิ่มเข้ามาใหม่
- คุณสามารถให้ข้อมูลเพิ่มเติมเกี่ยวกับประเภทของวัตถุ, คำนวณความยาวของเส้นโค้ง, พื้นที่ผิว หรือปริมาตรของพื้นผิวหรือทรงตัน และปรับคุณสมบัติของวัตถุคำอธิบายประกอบได้
- การนำเข้าไฟล์ DXF − รองรับการอ่านเลเยอร์และการนำเข้า/ส่งออกเอนทิตีมิติ
- ขณะนี้รองรับการนำเข้า TEXT, MTEXT, LEADER และ DIMENSION (linear, angular, radius/diameter subtypes) แล้ว
- MoI ส่งออกมิติข้อมูลไปยังเอนทิตี MTEXT, LEADER และ DIMENSION
- ตอนนี้คำสั่งวาดวงกลมมีช่องสำหรับระบุเส้นรอบวงเพิ่มเติมจากช่องระบุรัศมี/เส้นผ่านศูนย์กลางแล้ว
- เพิ่มช่องระบุความยาวลงในคำสั่ง ArcCenter แล้ว
- ลากขอบของบานหน้าต่าง Scene Browser เพื่อปรับขนาด
การอัปเดตการส่งออก FBX – เวอร์ชัน FBX ชื่อวัตถุ และวัสดุ เพิ่มตัวเลือกสำหรับเวอร์ชัน FBX ที่จะใช้ในกล่องโต้ตอบ dialog > Import/Export > FBX Options > FBX Version ตอนนี้ชื่อวัตถุจะถูกเขียนลงในไฟล์ FBX ไม่ใช่แค่ชื่อทั่วไป “object1”, “object2”, … ชื่อและสไตล์จะถูกเขียนเป็นวัสดุในการส่งออก FBX แล้ว
PRODUCT FEATURES คุณลักษณะของผลิตภัณฑ์

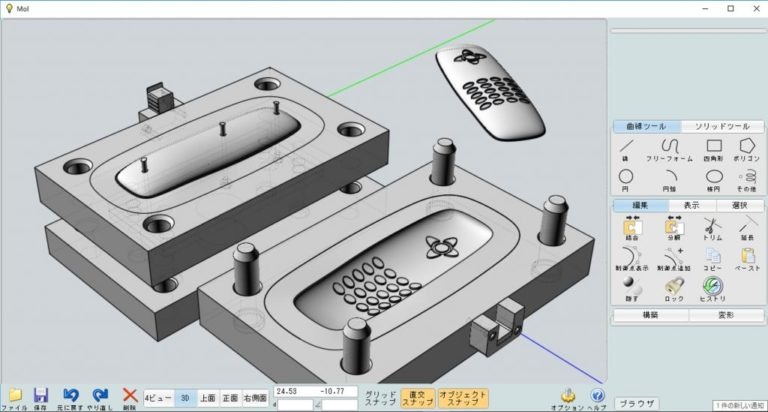

ความสามารถอันทรงพลังในการสร้างแบบจำลอง surface/solid ด้วย NURBS
ความสามารถอันทรงพลังในการสร้างแบบจำลอง surface/solid ด้วย NURBS
MoI ใช้ NURBS (Non-Uniform Rational Basis Spline) ซึ่งเป็นวิธีการแสดงพื้นผิวในระดับเดียวกับซอฟต์แวร์ CAD เต็มรูปแบบสำหรับการออกแบบอุตสาหกรรม นอกเหนือจากการอัดขึ้นรูป, การหมุน, การยก, การกวาด, การผสมผสาน, การเชื่อมต่อแบบ N-patch และการตัดแต่งพื้นผิว ซึ่งเป็นจุดเด่นของ NURBS แล้ว MoI ยังมีฟังก์ชันการสร้างแบบจำลองของแข็ง ทำให้เป็นเครื่องมือออกแบบแบบไฮบริดที่ใช้ได้สำหรับทุกอย่าง ตั้งแต่รูปทรงชิ้นส่วนไปจนถึงพื้นผิวตกแต่ง

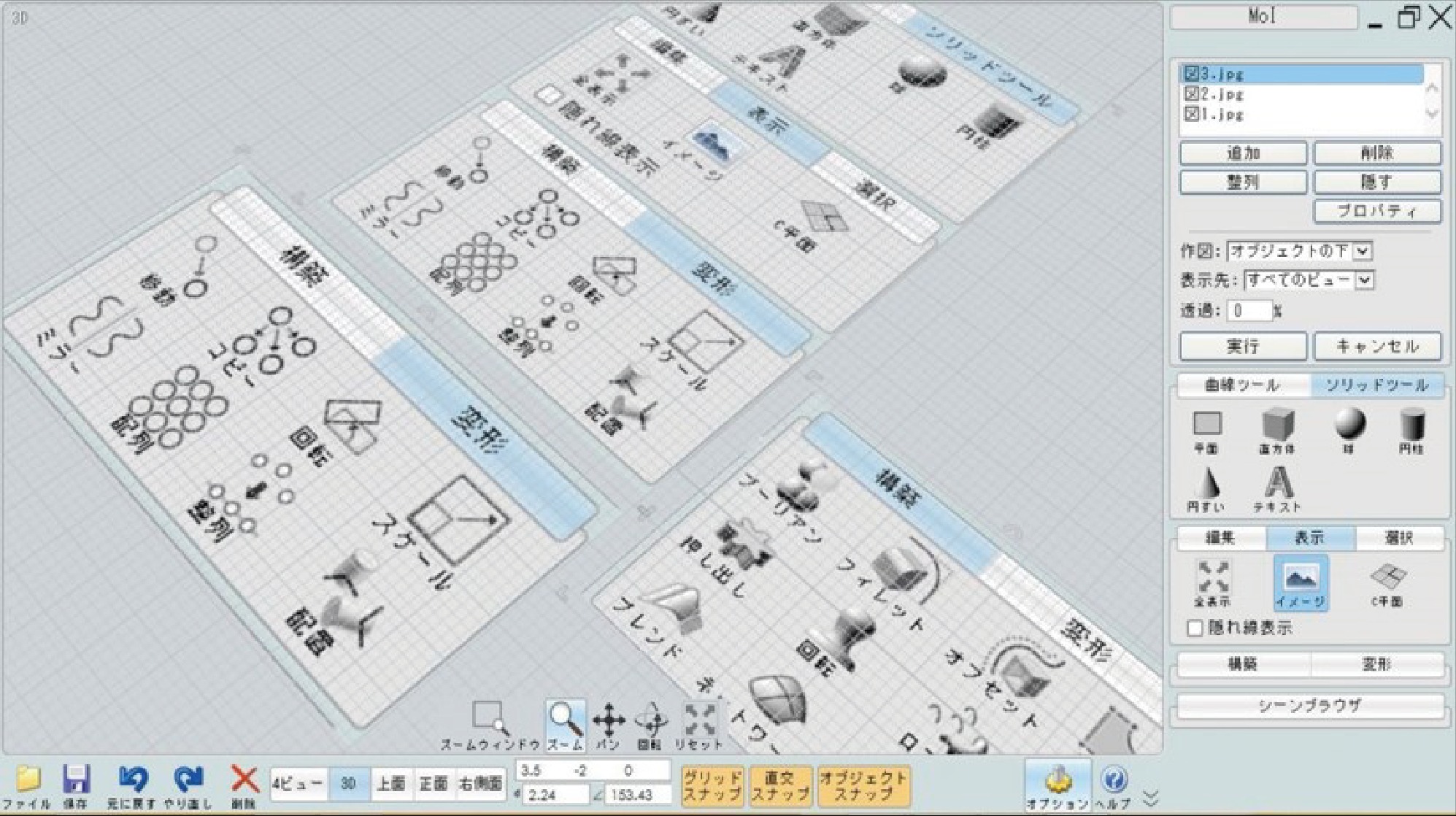

เมนูการใช้งานที่ง่ายและใช้งานง่ายสุด ๆ
เมนูการใช้งานที่ง่ายและใช้งานง่ายสุด ๆ
โครงสร้างเมนูใช้ส่วนติดต่อผู้ใช้แบบพาเลทที่ใช้งานง่าย คุณสามารถสร้างแบบจำลองพื้นผิวโดยใช้เครื่องมือเส้นโค้ง สร้างแบบจำลองสามมิติโดยตรงโดยใช้เครื่องมือสามมิติ และแม้แต่ใช้เครื่องมือการแปลงเพื่อคัดลอก/จัดเรียงชิ้นส่วนและเปลี่ยนรูปร่างของชิ้นส่วนได้

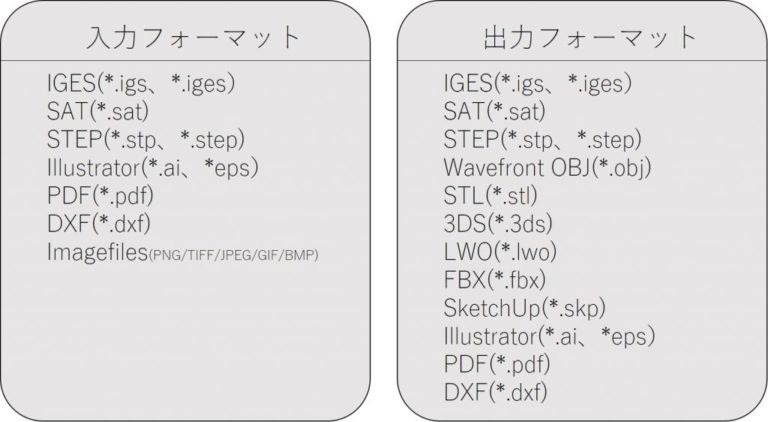

การรับ-ส่งข้อมูลออกแบบ/ไฟล์ CAD หลายไฟล์
การรับ-ส่งข้อมูลออกแบบ/ไฟล์ CAD หลายไฟล์
อินเทอร์เฟซอินพุต/เอาต์พุตทั้งหมดของ MoI เป็นอุปกรณ์มาตรฐาน และคุณสามารถนำเข้าไฟล์ภาพ เช่น IGES/SAT/STEP, Illustrator, DXF, TIFF, JPEG เป็นต้น ข้อมูลการสร้างแบบจำลองขั้นสุดท้ายเข้ากันได้กับรูปแบบอื่นนอกเหนือจาก IGES/SAT/STEP เช่น OBJ/STL/FBX และสามารถเชื่อมโยงกับเครื่องมือเรนเดอร์ CG และเครื่องพิมพ์ 3D ได้
รองรับหลายระบบปฏิบัติการ | ใช้งานได้กับ Windows และ MacOS
รองรับหลายระบบปฏิบัติการ | ใช้งานได้กับ Windows และ MacOS
MoI สามารถใช้งานได้ทั้งบน Windows และ MacOS เนื่องจากไม่ขึ้นกับแพลตฟอร์มใดแพลตฟอร์มหนึ่ง จึงสามารถใช้งานได้โดยผู้คนหลากหลายกลุ่ม ตั้งแต่วิศวกรไปจนถึงนักออกแบบ

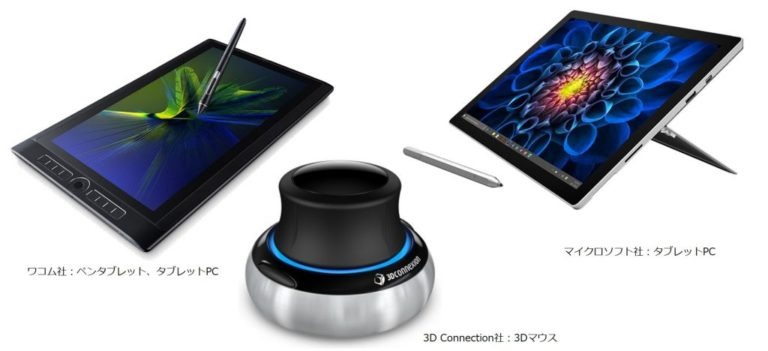

การทำงานร่วมกับแผ่นรองอัจฉริยะ, เมาส์ 3D และแท็บเล็ตปากกา
การทำงานร่วมกับแผ่นรองอัจฉริยะ, เมาส์ 3D และแท็บเล็ตปากกา
MoI สามารถใช้งานร่วมกับอุปกรณ์พกพาหลากหลายประเภท และสามารถผสานรวมเข้ากับแท็บเล็ต, เมาส์ 3D, แผ่นรองเมาส์อัจฉริยะ และอื่น ๆ อีกมากมาย
SPEC ข้อมูลจำเพาะทางเทคนิค
สภาพแวดล้อมการทำงาน
| Windows | 10/8/7/Vista/XP/2000 |
| OSX | 10.11/10.10/10.9/10.8/10.7/10.6 |
ฟังก์ชันการสร้างแบบจำลองอย่างง่ายที่จัดทำโดย MoI
MoI มีฟังก์ชันหลักแปดอย่าง ได้แก่ 1) เครื่องมือเส้นโค้ง 2) เครื่องมือ solid 3) ฟังก์ชันการแก้ไข 4) ฟังก์ชันการแสดงผล 5) ฟังก์ชันการเลือก 6) ฟังก์ชันการสร้าง 7) ฟังก์ชันการแปลง และ 8) ฟังก์ชันการเรียกดู รวมทั้งหมดเพียง 52 คำสั่ง MoI มีโครงสร้างเมนูที่เรียบง่ายมาก คุณจึงสามารถเรียนรู้วิธีใช้งานได้ภายในเวลาเพียงหนึ่งวัน

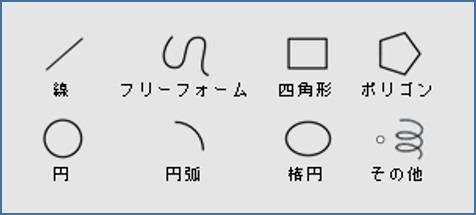

เครื่องมือเส้นโค้ง
■ คุณสามารถสร้างเส้นตรง/polylines, เส้นโค้งอิสระ, สี่เหลี่ยม, polygons รวมถึงรูปดาว, วงกลม, ส่วนโค้ง, วงรี, จุด, เกลียว และเส้นโค้งแบบ splines โดยการระบุจุดสามจุด
คุณสมบัติการแก้ไข
■ สามารถนำองค์ประกอบหลายชิ้นมาประกอบ, ถอดแยก, ตัดแต่ง, ขยาย ฯลฯ ได้
■ ด้วยการเพิ่มจุดควบคุมลงในเส้นโค้งและพื้นผิวที่คุณสร้างขึ้น และแก้ไขตำแหน่งของจุดเหล่านั้น คุณสามารถสร้างเส้นโค้งหรือพื้นผิวใด ๆ ก็ได้ตามต้องการ
■ สามารถซ่อน, แสดง หรือล็อกองค์ประกอบต่าง ๆ ได้
ฟังก์ชันการแสดงผล
■ คุณสามารถแสดงโมเดล 3D ทั้งหมดโดยใช้ฟังก์ชันปรับขนาดอัตโนมัติ, นำเข้าภาพ และรีเซ็ตหรือตั้งค่าพื้นผิวการทำงานได้

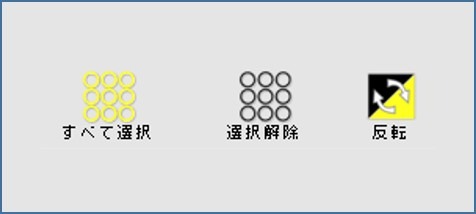

ฟังก์ชันการเลือก
■ สามารถระบุวิธีการเลือกเมื่อมีการแสดงองค์ประกอบหลายรายการได้

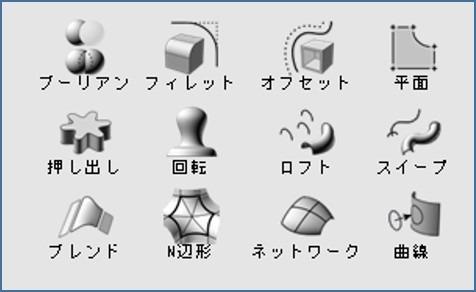

ฟังก์ชันการสร้าง
■ มีฟังก์ชันสำหรับดำเนินการทางตรรกะแบบบูลีน, การสร้างมุมโค้งมน และการชดเชยสำหรับโมเดล 3D
■ คุณสามารถสร้างพื้นผิวแบบอัดขึ้นรูป, หมุน, ยกสูง, กวาด และผสมผสาน โดยอิงจากองค์ประกอบในภาพร่างได้
■ คุณสามารถสร้างพื้นผิว N-patch โดยการระบุเส้นโค้งหลายเส้น หรือสร้างพื้นผิวแบบอิสระโดยการระบุเส้นโค้งเครือข่ายได้

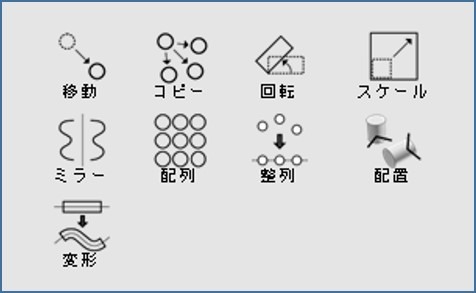

ฟังก์ชันการแปลง
■ คุณสามารถเคลื่อนย้าย, คัดลอก, หมุน, ปรับขนาด, สะท้อน, จัดเรียง, จัดแนว และกำหนดตำแหน่งของโมเดลที่สร้างขึ้นโดยอิงจากองค์ประกอบที่ระบุได้
■ สามารถขึ้นรูปท่อโดยใช้เส้นโค้งที่กำหนดเป็นแนวทางได้

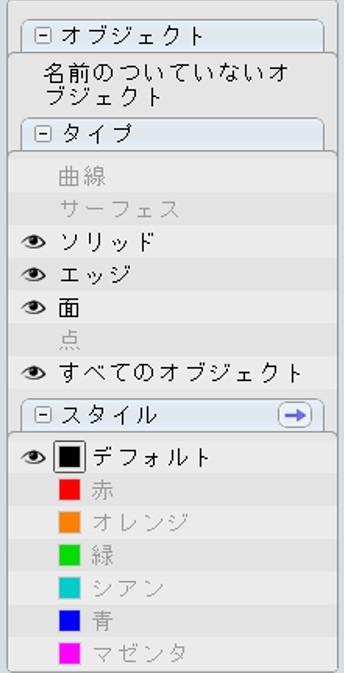

คุณสมบัติของเบราว์เซอร์
■ คุณสามารถเพิ่มชื่อวัตถุให้กับชิ้นส่วนที่สร้างขึ้น และกำหนดข้อมูลเลเยอร์ให้กับชิ้นส่วนนั้นได้
■ มีฟังก์ชันการปิดบังส่วนต่าง ๆ โดยแบ่งตามองค์ประกอบและสี
