คุณจะได้อะไรจากการเอารถยนต์ Volvo PV544 รุ่นย้อนยุคปี 1961 มาผสมกับรถเก๋ง Volvo S60 T8 Polestar Engineered ปี 2019?

รถยนต์ไฮบริดที่ดึงดูดสายตาผู้คน ซึ่งทำให้ผู้คนพูดถึง โดยเฉพาะผู้หญิงที่ทำงานในอุตสาหกรรมยานยนต์

นั่นเป็นเพราะโครงการยานพาหนะผสมผสานนี้กำลังถูกถอดประกอบ, ออกแบบใหม่ และสร้างใหม่โดยทีมงานผู้หญิงล้วนจากรัฐแอริโซนา สหรัฐอเมริกา

Girl Gang Garage คือพื้นที่การเรียนรู้ที่ช่วยให้ผู้หญิงก้าวเข้าสู่วงการยานยนต์และช่วยส่งเสริมให้ผู้หญิงประสบความสำเร็จ พวกเขาจัดชั้นเรียนสำหรับผู้หญิงที่ต้องการเพิ่มพูนความรู้ในอุตสาหกรรมนี้ โดยไม่คำนึงถึงอายุและประสบการณ์

ด้านที่สำคัญของงานของพวกเขาคือการเปิดโอกาสให้อาสาสมัครพัฒนาทักษะผ่านการมีส่วนร่วมในการสร้างรถยนต์แบบพิเศษ โปรเจ็กต์ประเภทนี้ที่สามของพวกเขาซึ่งเป็นการดัดแปลงตัวถังของ Volvo PV544 ปี 1961 บนแชสซีของรถซีดาน Volvo S60 T8 Polestar Engineered รุ่นปี 2019 ใหม่เอี่ยมได้สร้างกระแสในวงการยานยนต์ของอเมริกาเหนือ และการสแกน 3D ก็มีส่วนสำคัญในการนำเสนอ

เวิร์กโฟลว์ดิจิทัลสำหรับการปรับแต่งรถยนต์

Bogi Lateiner และ Shawnda Williams เจ้าของร่วมของ Girl Gang Garage ใช้ทักษะแบบเก่าที่ฝึกฝนมาเป็นอย่างดี แต่กลับให้ความสนใจในความเป็นไปได้ที่เครื่องมือดิจิทัลมอบให้มากขึ้นเรื่อย ๆ นั่นเป็นเหตุผลว่าทำไม Lateiner จึงติดต่อ Rapid Scan 3D เกี่ยวกับโอกาสในการทำงานร่วมกันในช่วงต้นปี 2021 Chris Strong ผู้เชี่ยวชาญด้านการสแกนของ Rapid Scan 3D และ Hayati Dirim วิศวกรแอปพลิเคชันหลักก็เข้ามาช่วยทันที

ทีมงานใช้ข้อมูลการสแกน 3D จากรถต้นแบบและย้อนวิศวกรรมส่วนหน้ารถด้วย Geomagic Design X จากบริษัท Oqton Hayati สามารถส่งมอบโมเดลพื้นผิวที่พร้อมใช้งาน CAD ให้กับทีมงานที่ Girl Gang Garage ได้

ในการประชุมทาง Zoom ไม่กี่ครั้ง Lateiner และ Williams ได้รับการแนะนำให้รู้จักกับความสามารถทางเทคนิคของสมาชิกในทีมที่แตกต่างกันและเวิร์กโฟลว์การสแกน แผนคือการถอด PV544 ออกจนเหลือแต่โลหะเปล่า โดยถอดชิ้นส่วนกลไกและไฟฟ้าทั้งหมดในกระบวนการ ถอด S60 ออกจนเหลือแต่แชสซี, เครื่องยนต์, ระบบส่งกำลัง และระบบมอเตอร์ไฮบริด และคิดหาวิธีทำให้ทั้งสองส่วนพอดีกัน!

ตามธรรมเนียมแล้ว เวิร์กโฟลว์ดังกล่าวจะขึ้นอยู่กับเครื่องมือคลาสสิกของการค้าอย่างเคร่งครัด ไม่ว่าจะเป็นใบตัดและเลื่อยไฟฟ้า Sawzall ไปจนถึงเครื่องเจียรมือและสว่านลม ส่วนประกอบเหล่านี้ยังคงมีบทบาทในโครงการปัจจุบันภายใต้การดูแลของผู้นำ Girl Gang Garage แต่ขณะนี้มีการเพิ่มกระบวนการดิจิทัลเข้ามา

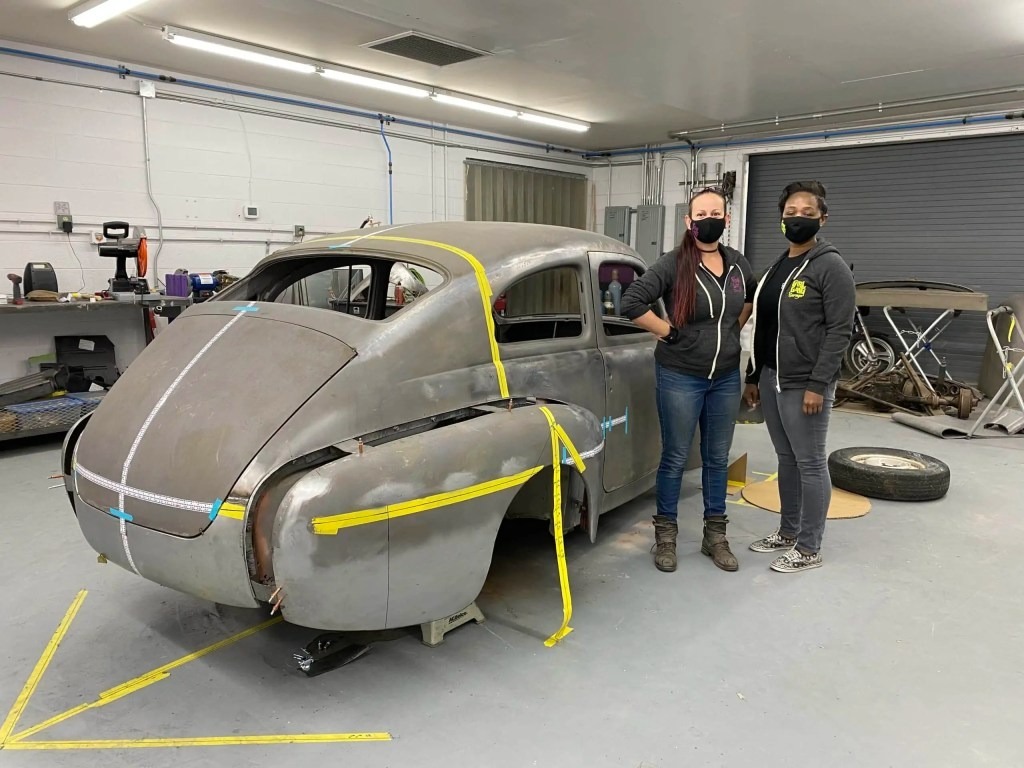

Lateiner และ Williams เจ้าของร่วมของ Girl Gang Garage ยืนอยู่ข้างตัวถังรถ Volvo PV544 ปี 1961 ที่ถูกตกแต่งใหม่

การสแกน 3D ชิ้นส่วนยานยนต์

โอกาสในการใช้ประโยชน์จากการสแกน 3D สำหรับตลาดอะไหล่รถยนต์มีอยู่มากมาย ข้อมูลการสแกนของรถยนต์ หากส่งออกเป็นไฟล์ STL สามารถส่งตรงไปยังแพ็คเกจพื้นผิว เช่น Geomagic Design X เครื่องมือซอฟต์แวร์นี้ช่วยให้ผู้ใช้สามารถแปลงตาข่าย STL เป็นพื้นผิว IGES ซึ่งจากนั้นสามารถนำไปใช้ในแพ็คเกจ CAD เป็นพื้นฐานสำหรับแบบจำลองของแข็งใหม่ได้ หากมีข้อมูล CAD สำหรับรถยนต์จริง ไฟล์เหล่านั้นสามารถนำเข้า, ซ้อนทับบนข้อมูลที่บันทึกไว้ และเปรียบเทียบ เพื่อแจ้งให้ผู้ใช้ทราบถึงความเบี่ยงเบนระหว่างขนาดที่ตั้งใจไว้กับขนาดจริง ซึ่งเป็นการใช้งานทั่วไปใน Geomagic Design X และ Control X

สำหรับโครงการนี้ ได้มีการสแกนตัวรถ PV544 ทั้งหมด โดยข้อมูลการสแกนที่ได้จะนำไปใช้ในหลากหลายวิธีในระหว่างสร้าง Volvo แบบกำหนดเอง ตั้งแต่การตัดสินใจจากรูปร่างที่มองเห็นได้ การแยกขนาด “ตามที่เป็น” ที่เป็นประโยชน์ และการใช้ไฟล์ STL ที่แปลงแล้วเพื่อพิมพ์ชิ้นส่วนจริง

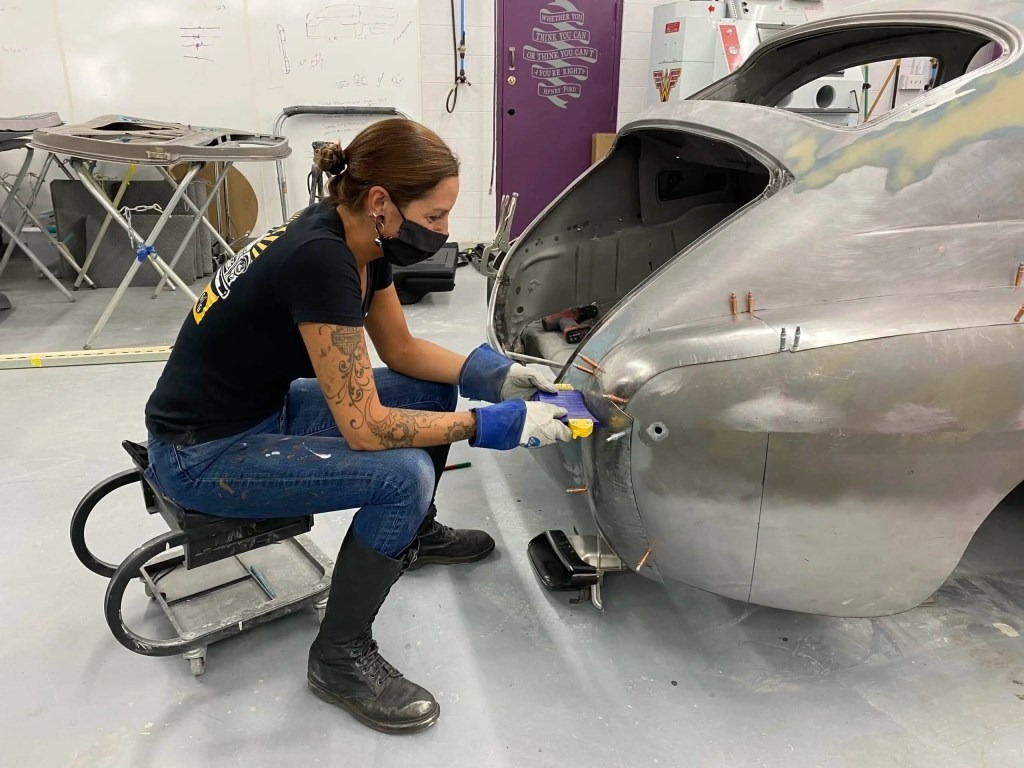

Latimer กำลังซ่อมบังโคลนหลังของรถ PV544 Volvo ที่ Girl Gang Garage

การพัฒนาทักษะผ่านการสร้างรถยนต์

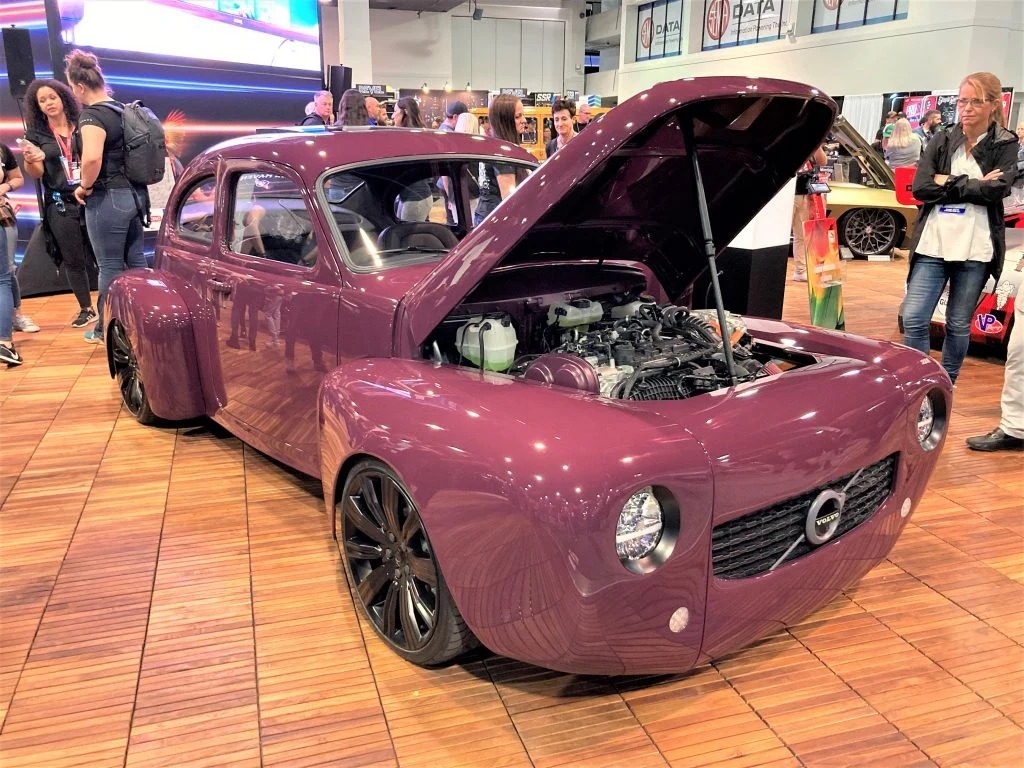

ใช้เวลา 18 เดือน มีอาสาสมัครหญิงประมาณ 160 คน และต้องอดนอนหลายคืน แต่ทีมหญิงล้วนก็ทำสำเร็จ รถคันสุดท้ายที่ชื่อว่า Iron Maven มีแผงหน้าปัดที่ปรับขนาดและหุ้มเบาะใหม่ ซันรูฟ S60 ที่นำกลับมาใช้ใหม่, พอร์ตชาร์จไฮบริด, บังโคลนที่ขยายขนาด, ไฟหน้าใหม่ และกระจังหน้าสุดเท่ ในขณะที่ทำงานกับ PV544 อาสาสมัครยังได้เรียนรู้การใช้เครื่องมือตัด, เครื่องเชื่อม, เครื่องขัด และเครื่องมืออื่น ๆ อีกด้วย

คุ้มค่ากับความพยายามเป็นอย่างยิ่ง โปรเจ็กต์นี้เปิดตัวที่งาน SEMA 2022 ท่ามกลางความกระตือรือร้นจากผู้เข้าร่วมงาน การเปิดตัว Iron Maven ถือเป็นประวัติศาสตร์ครั้งสำคัญ
