ถือเป็นซอฟต์แวร์วิศวกรรมย้อนกลับแบบสามมิติที่ดีที่สุดอย่างไม่ต้องสงสัย แต่ก็ยังมีช่องว่างสำหรับการปรับปรุงเสมอ

เพื่อช่วยคุณรับมือกับความท้าทายในการออกแบบผลิตภัณฑ์ใด ๆ ที่เกิดขึ้น เราได้เร่งการอัปเดต Geomagic Design X ด้วยรอบการเปิดตัวรายไตรมาส เวอร์ชันใหม่ 2024.2 พร้อมให้คุณดาวน์โหลดและทดลองใช้แล้ว

นี่คือการเปลี่ยนแปลงที่สำคัญที่สุดและคุณสมบัติไฮไลท์ใหม่:

หมายเหตุสำคัญเกี่ยวกับปลั๊กอิน

เราได้ลบปลั๊กอินต่อไปนี้ออกจากรายการปลั๊กอินในตัว:

• Geomagic Capture
• AICON
• Konica Minolta VIVID
• Konica Minolta RANGE5/RANGE7

คุณสามารถค้นหาคำแนะนำในการใช้ปลั๊กอินฮาร์ดแวร์เหล่านี้เพื่อสแกนได้จากชุมชนการสนับสนุนซอฟต์แวร์ Oqton และคำแนะนำสำหรับปลั๊กอิน PMT Probe ได้ที่นี่

ปรับปรุง Auto Sketch

เราได้แนะนำการอัปเดตบางอย่างเพื่อให้การร่างภาพเป็นแบบสัญชาตญาณและเป็นมิตรต่อผู้ใช้มากยิ่งขึ้น

ปรับปรุงความแม่นยำในการเย็บและการติดตั้งแบบร่างอัตโนมัติ

เราได้ปรับปรุงอัลกอริทึมสำหรับการเชื่อมต่อและการเย็บแบบร่าง Line-Line และ Line-Arc เพื่อให้มั่นใจว่าการเย็บจะแม่นยำยิ่งขึ้น ตอนนี้ ร่างแบบร่างการเย็บแบบร่างอัตโนมัติจะจัดกึ่งกลางผลลัพธ์ระหว่างจุดเชื่อมต่อสองจุด กำหนดลำดับความสำคัญของผลลัพธ์การเย็บเบื้องต้น, ใช้ข้อจำกัด และป้องกันการแทรกร่างใหม่

นอกจากนี้ เรายังปรับเกณฑ์สำหรับการติดตั้งส่วนโค้งในมุมที่ต่ำกว่าให้เป็นเส้นเพื่อให้การติดตั้งมีความแม่นยำมากขึ้น

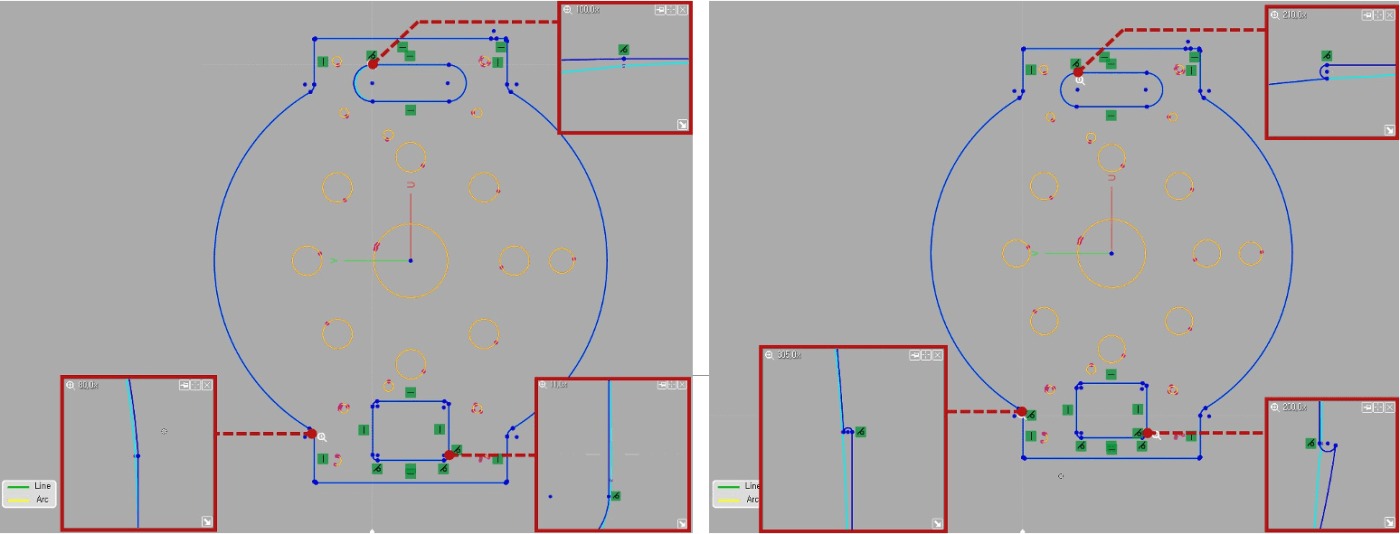

ผลการเย็บใน Geomagic Design X 2024.2.0 (ซ้าย) เปรียบเทียบกับผลการเย็บใน Geomagic Design X 2024.1.0 (ขวา)

โปรดทราบว่าการปรับปรุงอัลกอริทึมเหล่านี้ใช้ได้กับ Extraction Wizard และ Revolution Wizard ซึ่งทั้งคู่ใช้กระบวนการ Auto Sketching

ขยายการใช้งานตัวเลือก “Remove Small Fillet”

เราได้ขยายการใช้งานของตัวเลือก “Remove Small Fillet” เพื่อรวมฟิลเลอร์ที่เชื่อมต่อระหว่างการร่างแบบอัตโนมัติ Line-Arc หรือ Arc-Arc นอกเหนือไปจากการร่างแบบอัตโนมัติ Line-Line

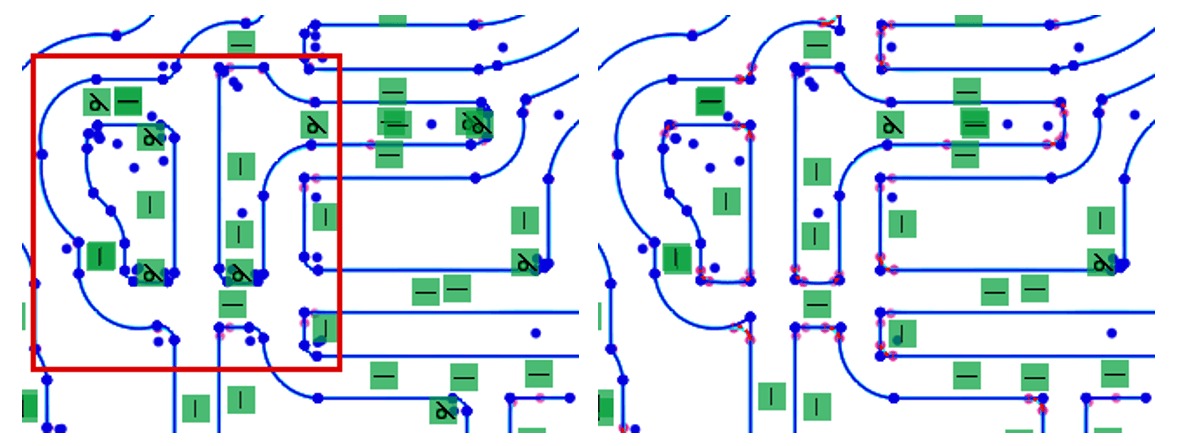

รอยเชื่อมระหว่าง Line-Arc หรือ Arc-Arc Auto Sketches ทางด้านซ้าย และรอยเชื่อมที่ถูกลบออกทางด้านขวา

Reversed Solid Cut ใน Revolution Wizard

ตอนนี้มีตัวเลือก “Reverse” ใหม่แล้วใน Revolution Wizard ซึ่งช่วยให้คุณย้อนกลับทิศทางปกติของตัวตัดที่สร้างจากบริเวณที่เลือกได้

คุณลักษณะนี้ทำให้การตัดวัตถุทึบที่มีอยู่เพื่อผลิตวัตถุทึบหมุนด้านในหรือด้านนอกเป็นเรื่องง่ายขึ้น ทำให้การสร้างวัตถุทึบที่ล้อมรอบคุณลักษณะด้านในหรือด้านนอกมีประสิทธิภาพมากขึ้น

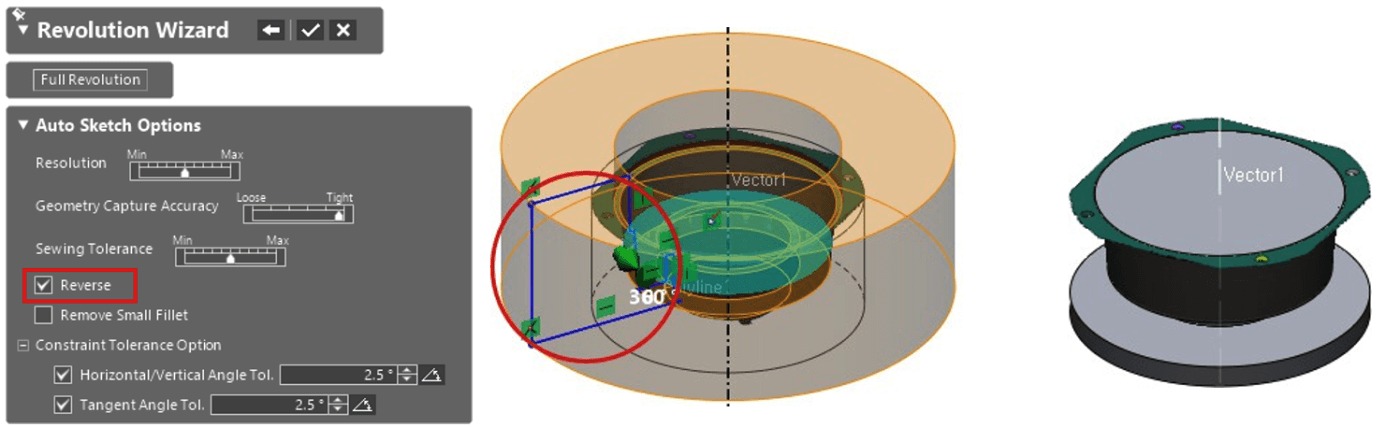

การสร้างลักษณะหมุนเวียนภายในและการสร้างชิ้นส่วนภายนอก

การสร้างคุณสมบัติหมุนเวียนภายนอกด้วยตัวเลือก “Reverse” และคุณสมบัติภายในที่สร้างขึ้น

ปรับแต่งสีไฮไลท์ได้

ตอนนี้คุณสามารถปรับแต่งสีไฮไลต์สำหรับตัวควบคุมและเครื่องมือการเลือกได้โดยใช้ส่วนการกำหนดลักษณะ สีที่เลือกจะใช้งานได้ระหว่างการโต้ตอบกับตัวควบคุมและการเลือกเอนทิตี

การปรับปรุง Geomagic Design X Essentials

การสนับสนุนคำสั่งขยาย

เราได้เพิ่มคำสั่งใหม่ลงใน Geomagic Design X Essentials ซึ่งจะช่วยเพิ่มประสิทธิภาพการทำงานของคุณอย่างแน่นอน คุณสามารถเข้าถึงได้จากเมนูและแถบ Ribbon

• เครื่องมือสแกน: การหาจุดแบบสามเหลี่ยมช่วยให้สามารถหาจุดแบบสามเหลี่ยมได้เพื่อการประมวลผลเพิ่มเติม
• เครื่องมือ Point Cloud: ตัวกรองสัญญาณรบกวนช่วยให้คุณสามารถลบสัญญาณรบกวนที่ไม่ต้องการออกจาก Point Cloud ได้ การสุ่มตัวอย่างจะให้ตัวเลือกในการสุ่มตัวอย่างจุด Cloud เพื่อการปรับให้เหมาะสม
• เครื่องมือ Surface: เติมพื้นผิวช่วยปรับปรุงการสร้างพื้นผิวโดยการเติมพื้นผิวภายในขอบเขตที่ระบุ
• เครื่องมือคุณลักษณะการสร้างแบบจำลอง: การลบหน้าช่วยให้คุณสามารถลบหน้าออกจากวัตถุที่เป็น solid หรือบน surface ได้

ปรับปรุงฟังก์ชัน Point Cloud

นอกจากนี้ คุณยังได้รับคำสั่ง Merge และ Combine สำหรับ point clouds ซึ่งช่วยขยายความสามารถในการสร้างแบบจำลองอีกด้วย
