LINE UP รายละเอียดผลิตภัณฑ์

Metal X System

เครื่องพิมพ์ 3D โลหะ สำหรับวัสดุโลหะ
Metal X System

เครื่องพิมพ์ Metal 3D ของ Markforged Metal X ส่วนใหญ่จะใช้ในอุตสาหกรรมการผลิตเพื่อสร้างจิ๊ก ชิ้นส่วนต้นแบบ และผลิตภัณฑ์ขั้นสุดท้ายที่ปรับแต่งได้สูง เมื่อเปรียบเทียบกับการตัดเฉือนแบบทั่วไป สามารถสร้างรูปร่างที่ซับซ้อนได้โดยใช้ต้นทุนที่ต่ำกว่าและในระยะเวลาที่สั้นกว่า ด้วยการใช้เทคโนโลยี MIM (Metal Injection Molding) และสร้างวิธีการผลิตสารเติมแต่งโลหะที่เป็นเอกลักษณ์ จึงไม่จำเป็นต้องมีอุปกรณ์ป้องกันการระเบิด ทำให้สามารถผลิตชิ้นส่วนโลหะได้อย่างปลอดภัยและง่ายดายยิ่งขึ้น

  • คุณลักษณะของผลิตภัณฑ์
  • ข้อกำหนดทางเทคนิค
  • ขอใบเสนอราคา

MATERIALS OVERVIEW วัสดุที่เข้ากันได้ตามรุ่น

ใช้วิธีการสร้างแบบจำลองที่เป็นเอกลักษณ์

ใช้วิธีการสร้างแบบจำลองที่เป็นเอกลักษณ์

ใช้วิธีการสร้างแบบจำลองที่เป็นเอกลักษณ์

วัสดุที่ใช้ในวิธีการสร้างแบบจำลอง Metal X ซึ่งใช้เทคโนโลยี MIM เนื่องจากวัสดุม้วนผสมกับสารยึดเกาะมากกว่าผง จึงสามารถใช้งานได้ค่อนข้างปลอดภัย

นอกจากนี้ เนื่องจากไม่มีการใช้เลเซอร์ ความเค้นภายในจึงถูกจำกัดให้เหลือน้อยที่สุด

1.โมเดล -Printing-


วัสดุที่ทำจากส่วนผสมของผงโลหะและสารยึดเกาะ (Binder) ถูกผลิตขึ้นแบบเติมเนื้อวัสดุโดยใช้วิธี FFF เพื่อส่งแบบจำลองเผาผนึกล่วงหน้าที่เรียกว่าตัวสีเขียว อัตราการหดตัวในระหว่างกระบวนการเผาผนึกจะถูกคำนวณโดยอัตโนมัติ และ ณ จุดนี้ชิ้นส่วนจะมีขนาดใหญ่กว่าชิ้นส่วนที่เสร็จแล้วจริง นอกจากนี้ ส่วนรองรับจะถูกเพิ่มไปยังพื้นที่ยื่นโดยอัตโนมัติ และวัสดุเซรามิกจะถูกวางเป็นชั้นระหว่างส่วนรองรับและชิ้นส่วน

2.การล้าง -Washing-


เราจะทำความสะอาดตัวเครื่องสีเขียวที่สร้างแบบจำลองโดยใช้ตัวเครื่อง MetalX ตัวทำละลายที่ใช้คือ Opteon กระบวนการนี้จะกำจัดสารยึดเกาะที่อยู่ภายในชิ้นส่วนออก และทำความสะอาดชิ้นส่วนทั้งหมด กระบวนการทำความสะอาดนี้เป็นขั้นตอนสำคัญในการเพิ่มความหนาแน่นของชิ้นส่วนและสร้างชิ้นส่วนที่มีคุณภาพสูงขึ้น



3.การเผาผนึก -Sintering-


Sinter-1 และ Sinter-2 เป็นเตาหลอมสุญญากาศโดยเฉพาะที่ปรับให้เหมาะกับ MetalX โดยเฉพาะ เวลาและอุณหภูมิในการเผาผนึกได้รับการคำนวณอย่างแม่นยำโดยขึ้นอยู่กับวัสดุและขนาด ส่งผลให้ชิ้นส่วนโลหะมีความสม่ำเสมอและมีความหนาแน่นสูง ไม่จำเป็นต้องดำเนินการพิเศษใด ๆ และขั้นตอนการเผาผนึกจะเสร็จสมบูรณ์โดยอัตโนมัติ Sinter-2 มีพื้นที่การเผาผนึกที่กว้างกว่า Sinter-1 และมีโหมดการเผาผนึกความเร็วสูง (Express Run)

4.สมบูรณ์ -Use-


หลังจากการเผาผนึก มีเพียงโลหะเท่านั้นที่ยังคงอยู่ในชิ้นส่วน ทำให้เกิดวัตถุโลหะที่ใช้งานได้ เมื่อใช้ส่วนรองรับ ชั้นเซรามิกที่เคลือบระหว่างส่วนรองรับและชิ้นส่วนจะเปราะเนื่องจากการเผาผนึก ทำให้สามารถถอดส่วนรองรับออกได้โดยไม่ต้องใช้เครื่องจักรพิเศษ นอกจากนี้ ชิ้นส่วนโลหะที่พิมพ์ด้วย MetalX ยังสามารถตัดและตกแต่งพื้นผิวได้ในลักษณะเดียวกับชิ้นส่วนโลหะทั่วไป

สนับสนุนกระบวนการกำจัด

สนับสนุนกระบวนการกำจัด

สนับสนุนกระบวนการกำจัด

Metal X เคลือบชั้นปล่อยเซรามิกบาง ๆ ระหว่างผลิตภัณฑ์และวัสดุรองรับ (โลหะ) ผลที่ได้คือชิ้นส่วนเซรามิกจะเปราะหลังจากการเผา และสามารถลอกวัสดุรองรับออกได้อย่างง่ายดายด้วยการกระแทกเบา ๆ นอกจากนี้ การออกแบบการสนับสนุนยังได้รับการออกแบบโดยอัตโนมัติโดยซอฟต์แวร์เฉพาะ “Eiger” ดังนั้นจึงไม่จำเป็นต้องออกแบบการสนับสนุนด้วยตนเอง

การแลกเปลี่ยนวัสดุ

การแลกเปลี่ยนวัสดุ

การแลกเปลี่ยนวัสดุ

เพียงเปลี่ยนวัสดุประเภทม้วน คุณก็สามารถพิมพ์วัสดุโลหะประเภทต่าง ๆ ได้ทันที สามารถเปลี่ยนได้ในลักษณะเดียวกับเครื่องพิมพ์ 3D เรซินโดยใช้วิธีการสะสมแบบหลอมละลาย นอกจากนี้ยังไม่จำเป็นต้องเปลี่ยนหัวฉีดอีกด้วย

การออกแบบ infill แบบปิด

การออกแบบ infill แบบปิด

การออกแบบ infill แบบปิด

วิธีการสร้างแบบจำลอง Metal X คือวิธีการสะสมแบบหลอมรวม สามารถพิมพ์ได้ถึงมุมหนึ่งโดยไม่ต้องใช้วัสดุรองรับ ดังนั้นจึงสามารถสร้างโครงสร้างการเติมแบบปิดที่มีประสิทธิภาพในการลดน้ำหนักของชิ้นส่วนได้ ตัวอย่างที่แสดงด้านล่างเป็นการออกแบบ infill ที่ออกแบบโดยอัตโนมัติโดยใช้ซอฟต์แวร์เฉพาะ “Eiger”

SPEC ข้อกำหนดทางเทคนิค

ข้อมูลจำเพาะของเครื่อง

กระบวนการ
Metal FFF(วิธี ADAM)
พื้นที่การสร้างแบบจำลองสูงสุด
300 mm x 180 mm x 220 mm
Stacking pitch
50μm, 125μm
ขนาด / น้ำหนัก
575 mm x 467 mm x 1120 mm / 75kg
แหล่งจ่ายไฟ
100-240VAC, 2400W(20A peak)

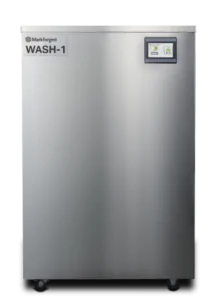

Wash-1

ตัวทำละลาย
Optheon SF79
พื้นที่ทำความสะอาด
356 mm x 254 mm x 203 mm
ความจุตัวทำละลาย
ประมาณ 32ℓ
ขนาด / น้ำหนัก
609 mm x 685 mm x 1067 mm / 136kg
แหล่งจ่ายไฟ
120-240VAC, 1650W(15A peak)

Sinter-1

ประเภทแก๊ส
ก๊าซผสม / ก๊าซอาร์กอน / อาร์กอนเหลว
อุณหภูมิสูงสุด
ประมาณ 1300℃
ขนาด / น้ำหนัก
1270 mm x 510 mm x 720 mm / 136kg
แหล่งจ่ายไฟ
200-240VAC,
พื้นที่เผา
4,760cm³

Sinter-2

ประเภทก๊าซ
ก๊าซผสม / ก๊าซอาร์กอน / อาร์กอนเหลว
อุณหภูมิสูงสุด
ประมาณ 1300℃
ขนาด/น้ำหนัก
1370 mm x 810 mm x 1520 mm / 350kg
แหล่งจ่ายไฟ
200-240VAC,
พื้นที่เผา
18,356cm³

MATERIALs | วัสดุที่มีอยู่

ESTIMATE ขอใบเสนอราคา

สอบถามราคาผลิตภัณฑ์ คลิกที่นี่/p>

โปรดรอสักครู่จนกว่าแบบฟอร์มจะแสดงขึ้น

ขออภัยในความไม่สะดวก แต่หากแบบฟอร์มไม่ปรากฏขึ้นแม้หลังจากรอสักครู่ กรุณาติดต่อเราที่นี่

LINE UP

Desktop Series
MarkTwo / OnyxPro
เครื่องพิมพ์ 3D รุ่นเริ่มต้น
ที่รองรับคาร์บอนไฟเบอร์
Desktop Series เป็นเครื่องพิมพ์ 3D ประเภท FFF ที่รองรับคาร์บอนไฟเบอร์บนเดสก์ท็อป นอกจากนี้ยังมีความสะดวกในการใช้งานที่เป็นเอกลักษณ์ของเครื่องพิมพ์ FFF 3D ในขณะที่ยังคงรักษาคุณภาพการสร้างแบบจำลองคุณภาพสูง เส้นใยคาร์บอนไฟเบอร์แบบต่อเนื่องจะถูกเคลือบไว้ภายในวัตถุแบบจำลอง ทำให้มีความแข็งแรงและทนทานต่อแรงกระแทกสูงซึ่งสามารถใช้เป็นจิ๊กหรือต้นแบบการทำงานได้ คุณสามารถขึ้นรูปชิ้นส่วนที่มีความยืดหยุ่นได้ วิธีการขึ้นรูปนี้เป็นกระบวนการขึ้นรูปที่เป็นเอกสิทธิ์ของ Markforged ซึ่งผลิตชิ้นส่วนที่แข็งแกร่งกว่าชิ้นส่วนที่ปกติผลิตโดยเครื่องพิมพ์ 3D เป็นเครื่องพิมพ์ 3D สำหรับไซต์การผลิตที่ขยายขอบเขตการใช้งานเครื่องพิมพ์ 3D เช่น จิ๊ก, เครื่องมือที่ปรับแต่งเอง และผลิตภัณฑ์ขั้นสุดท้ายได้อย่างมาก นอกเหนือจากขอบเขตของ "การสร้างต้นแบบ" ซึ่งเป็นการใช้งานหลักของเครื่องพิมพ์ 3D
Read more
3D Printing Software
Markforged Eiger
ซอฟต์แวร์การแบ่งส่วนบนคลาวด์สุดพิเศษ ของ Markforged
Eiger เป็นซอฟต์แวร์ที่สามารถใช้ได้กับเครื่องพิมพ์ 3D Markforged ทุกรุ่น และได้รับการปรับให้เหมาะสมสำหรับเครื่องพิมพ์ Markforged ทุกรุ่น Eiger ทำงานบนระบบคลาวด์ ทำให้การรันเครื่องพิมพ์ของคุณได้ทุกที่ง่ายดายและมีประสิทธิภาพยิ่งขึ้น Eiger เป็นซอฟต์แวร์ที่ออกแบบจากมุมมองของผู้ใช้ ซึ่งจะคำนวณเวลาในการพิมพ์, ต้นทุน, น้ำหนัก ฯลฯ เพียงนำเข้าข้อมูล 3D บริการคลาวด์ใช้ AWS ของ Amazon (Amazon Web Service) และ Markforged เป็นบริษัทแรกในอุตสาหกรรมเครื่องพิมพ์ 3D ที่ได้รับการรับรอง ISO/IEC 27001 Eiger ถูกนำมาใช้ในการทหาร, กลาโหม, การบินและอวกาศ, การวิจัยและพัฒนาที่เป็นความลับสุดยอด และสถานที่ที่มีความปลอดภัยสูงอื่น ๆ
