■ ภาพรวม：

การสแกนด้วยเลเซอร์แบบดั้งเดิมนั้นต้องอาศัยการติดตั้งบนขาตั้งกล้อง, การตั้งค่าหลายแบบ และการเคลื่อนที่ด้วยตนเองรอบวัตถุหรือฉาก อย่างไรก็ตาม สแกนเนอร์ SLAM แบบพกพารุ่นใหม่กำลังเปลี่ยนวิธีการที่เราบันทึกสภาพแวดล้อมขนาดใหญ่ ตอนนี้เป็นไปได้ที่จะเดิน, ถือ หรือบินสแกนเนอร์ LiDAR ผ่านพื้นที่และสร้างแผนที่ 3 มิติที่แม่นยำได้ในขณะที่คุณดำเนินการ ด้วยการสแกนแบบอัตโนมัติ ทำให้สามารถสร้างแผนที่ได้โดยไม่ต้องมีนักบินเลย ทำให้สามารถแปลงพื้นที่ที่ไม่ปลอดภัยและเข้าถึงยากให้เป็นดิจิทัลได้ ในบทความนี้ เราจะอธิบายเทคโนโลยีเบื้องหลังการสร้างแผนที่อัตโนมัติ อธิบายวิธีการทำงานร่วมกันของ SLAM, GPS และการอ้างอิงทางภูมิศาสตร์ และสำรวจแอปพลิเคชันที่ผลักดันการนำไปใช้

การแนะนำ

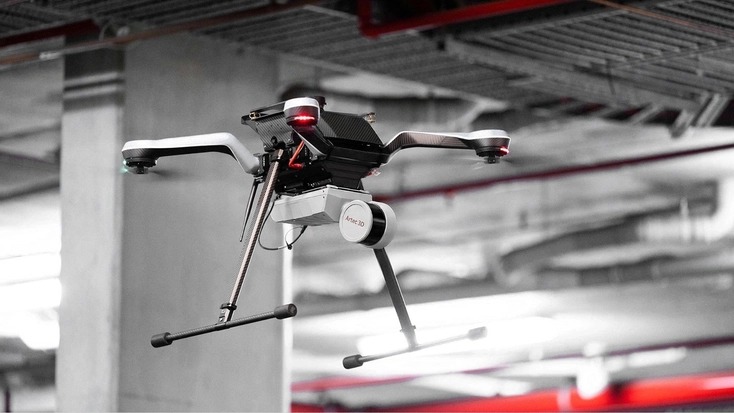

เครื่องสแกน 3 มิติ Artec Jet ที่ติดตั้งบนโดรน

เริ่มต้นด้วยภาพรวมของการเก็บภาพฉากแบบดั้งเดิมก่อน การสแกนด้วยเลเซอร์ภาคพื้นดิน (TLS) เป็นเทคนิคการสำรวจที่ได้รับการยอมรับอย่างดี ซึ่งเกี่ยวข้องกับการวางเครื่องสแกนบนขาตั้งกล้อง เก็บภาพทุกสิ่งที่มองเห็นได้จากตำแหน่งนั้น จากนั้นจึงเคลื่อนย้ายไปยังจุดอื่นในฉากและทำซ้ำกระบวนการเดิม, การสแกนแต่ละครั้งจะสร้างกลุ่มจุดที่มีความแม่นยำสูง แต่การนำมาต่อกันนั้นต้องใช้เวลา และสำหรับพื้นที่ขนาดใหญ่และซับซ้อน อาจต้องมีการตั้งค่าหลายครั้ง

TLS ยังคงเป็นตัวเลือกที่ยอดเยี่ยมในกรณีที่ความแม่นยำสูงสุดเป็นสิ่งสำคัญ แต่เทคโนโลยีนี้ก็มีข้อจำกัดในด้านความเร็ว, ความยืดหยุ่น และการทำงานในสภาพแวดล้อมที่เข้าถึงยากหรือมีขนาดใหญ่เกินกว่าจะครอบคลุมได้อย่างมีประสิทธิภาพจากตำแหน่งคงที่

โดยพื้นฐานแล้วแตกต่างกัน การทำแผนที่ 3 มิติเน้นความยืดหยุ่นเป็นหลัก แทนที่จะสแกนจากตำแหน่งคงที่, ระบบทำแผนที่ LiDAR แบบเคลื่อนที่ได้จะบันทึกสภาพแวดล้อมขณะเคลื่อนที่ผ่านไป เทคโนโลยีสำคัญที่ช่วยให้ทำได้คือ SLAM หรือ Simultaneous Localization and Mapping ซึ่งช่วยให้เครื่องสแกนติดตามตำแหน่งและการวางแนวของตัวเองแบบเรียลไทม์ สร้างแผนที่ 3 มิติที่สอดคล้องกันขณะที่ผู้ใช้งานเดิน, ขับรถ หรือบินผ่านพื้นที่นั้น

เพิ่มการเคลื่อนไหวให้กับการสแกนแบบคงที่

เครื่องสแกนเลเซอร์รุ่นแรก ๆ มีขนาดใหญ่, ราคาแพง และออกแบบมาสำหรับการติดตั้งแบบอยู่กับที่ การเปิดตัว LiDAR แบบ Time-of-Flight และ Phase-Shift ในช่วงทศวรรษ 1990 ทำให้ได้ระยะการสแกนและความเร็วที่มากขึ้น แต่ขั้นตอนการทำงานพื้นฐานยังคงเหมือนเดิม คือ ตั้งค่า, สแกน, เคลื่อนย้าย และทำซ้ำ

ความก้าวหน้าครั้งสำคัญเกิดขึ้นเมื่ออัลกอริธึม SLAM ซึ่งเดิมพัฒนาขึ้นสำหรับหุ่นยนต์ ถูกนำมาปรับใช้กับเครื่องสแกน LiDAR แบบพกพา, แบบสะพายหลัง และต่อมาคือแบบติดตั้งบนโดรน โดยการเปรียบเทียบการสแกนที่ต่อเนื่องกันและจับคู่คุณลักษณะที่ทับซ้อนกัน SLAM ช่วยให้เครื่องสแกน “เข้าใจ” ตำแหน่งของตนเองเมื่อเทียบกับสภาพแวดล้อมได้ แม้ว่าจะไม่มีระบบนำทาง GPS ก็ตาม

สิ่งนี้เปิดโอกาสให้สามารถทำแผนที่ด้วยอุปกรณ์เคลื่อนที่ในสถานที่ที่สัญญาณดาวเทียม (และคน) เข้าไม่ถึง เช่น ภายในอาคาร, เหมืองใต้ดิน และโรงงานอุตสาหกรรมที่ซับซ้อน

เครื่องสแกน SLAM ในปัจจุบันสามารถให้ความแม่นยำในการทำแผนที่ระดับการสำรวจ (หนึ่งเซนติเมตรหรือน้อยกว่า) ทำให้สามารถนำไปประยุกต์ใช้ได้ในทุกภาคส่วน ตั้งแต่งานก่อสร้างไปจนถึงงานนิติวิทยาศาสตร์ เมื่อผนวกรวมกับระบบ GPS และการกำหนดพิกัดทางภูมิศาสตร์แล้ว ยังสามารถระบุพิกัดของข้อมูลที่บันทึกไว้ไปยังพิกัดในโลกแห่งความเป็นจริงได้ ช่วยลดช่องว่างระหว่างการบันทึกข้อมูลแบบเคลื่อนที่ที่รวดเร็วและความแม่นยำสูง

แน่นอนว่า LiDAR ไม่ใช่เทคโนโลยีเดียวที่สามารถแปลงข้อมูลเป็นดิจิทัลในระดับใหญ่ได้ นอกเหนือจาก LiDAR แบบคงที่แล้ว การถ่ายภาพสามมิติ (photogrammetry) ก็สามารถนำมาต่อกันเป็นแบบจำลองที่สมจริงจากภาพถ่ายหรือวิดีโอได้เช่นกัน เราจะเจาะลึกถึงความแตกต่างระหว่างวิธีการเหล่านี้ในภายหลัง แต่สำหรับตอนนี้ สิ่งที่ควรทราบคือ LiDAR ที่ใช้ SLAM มีข้อได้เปรียบที่สำคัญทั้งในด้านความเร็วและระบบอัตโนมัติ

คำสำคัญ: เทคโนโลยีการสร้างแผนที่ 3 มิติ

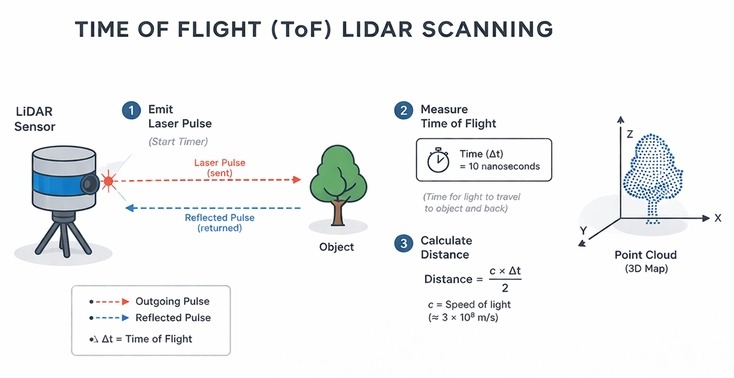

LiDAR (Light Detection and Ranging): LiDAR ปล่อยลำแสงเลเซอร์ความเร็วสูงและวัดเวลาที่ลำแสงแต่ละลูกสะท้อนกลับมา เพื่อคำนวณระยะห่างจากพื้นผิวโดยรอบ การวัดเหล่านี้หลายล้านครั้งจะรวมกันเพื่อสร้างกลุ่มจุด 3 มิติที่มีรายละเอียดของสภาพแวดล้อม

ระบบการสร้างแผนที่อัตโนมัติทำงานอย่างไร?

แล้วเทคโนโลยีเหล่านี้ทำงานร่วมกันอย่างไรในระหว่างการสแกน? กระบวนการนี้ใช้งานง่ายกว่าที่คุณคิด เมื่อผู้ใช้งานเปิดเครื่องสแกน SLAM-LiDAR และเริ่มเดินผ่านพื้นที่ เซ็นเซอร์ LiDAR จะเริ่มยิงพัลส์เลเซอร์ไปทุกทิศทางทันที เพื่อวัดระยะห่างจากผนัง, เพดาน, พื้น และวัตถุต่าง ๆ

ข้อมูลการวัดเหล่านี้จะมาในรูปแบบของจุด 3 มิติ ทำให้เกิดเป็น “point cloud” ในขณะเดียวกัน อัลกอริทึม SLAM จะเปรียบเทียบข้อมูลชุดใหม่แต่ละชุดกับข้อมูลที่บันทึกไว้แล้ว ซอฟต์แวร์จะมองหาคุณลักษณะทางเรขาคณิตที่มันจดจำได้ และใช้คุณลักษณะเหล่านั้นในการคำนวณว่าเครื่องสแกนเคลื่อนที่ไปไกลแค่ไหนนับตั้งแต่การอ่านครั้งล่าสุด

สิ่งสำคัญที่ควรทราบคือ อัลกอริทึมนี้จะจดจำเฉพาะวัตถุขนาดใหญ่และมั่นคงเป็นคุณลักษณะเท่านั้น ดังนั้น สภาพแวดล้อมที่แออัด เช่น ทิวทัศน์เมืองที่มีผู้คนหรือยานพาหนะเคลื่อนไหว จะไม่เป็นอุปสรรคต่อการสแกนของผู้ใช้ เครื่องสแกน SLAM สามารถกำหนดทิศทางตัวเองได้โดยใช้วัตถุคงที่ภายในฉาก

นอกจากนี้ IMU ยังช่วยสนับสนุนกระบวนการนี้ด้วยการให้ข้อมูลการวางแนวและการเร่งความเร็วอย่างต่อเนื่อง ทำให้มั่นใจได้ว่าแม้การเลี้ยวอย่างรวดเร็วหรือการผ่านพื้นที่ที่ไม่มีลักษณะเด่นใด ๆ ในช่วงเวลาสั้น ๆ ก็จะไม่ทำให้ตำแหน่งคลาดเคลื่อน

ผลลัพธ์ที่ได้คือการแสดงตัวอย่างจุดคลาวด์แบบเรียลไทม์ที่ค่อย ๆ ปรากฏขึ้นบนจอแสดงผลที่เชื่อมต่ออยู่ขณะที่ผู้ใช้งานเคลื่อนที่ การแสดงผลแบบเรียลไทม์นี้ไม่ได้เป็นเพียงแค่ความสะดวกสบายเท่านั้น แต่ยังช่วยให้ผู้ใช้ตรวจสอบได้ว่าครอบคลุมพื้นที่ทั้งหมดแล้ว และมั่นใจได้ว่าจะไม่มีโอกาสออกจากไซต์งานโดยไม่มีสิ่งของที่จำเป็นครบถ้วน

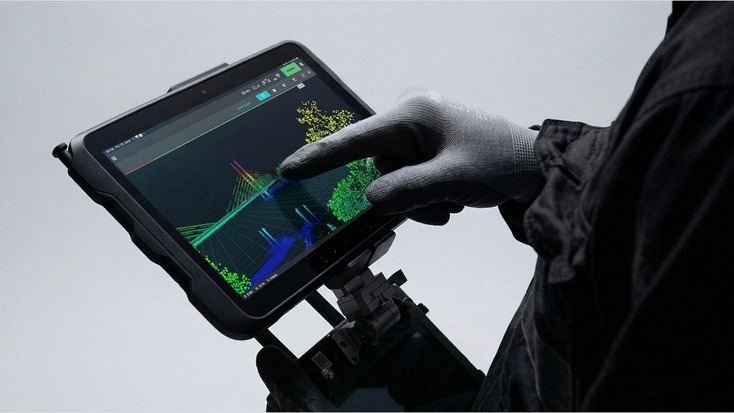

วิศวกรกำลังดูตัวอย่างข้อมูล point cloud ที่บันทึกไว้บนแท็บเล็ต

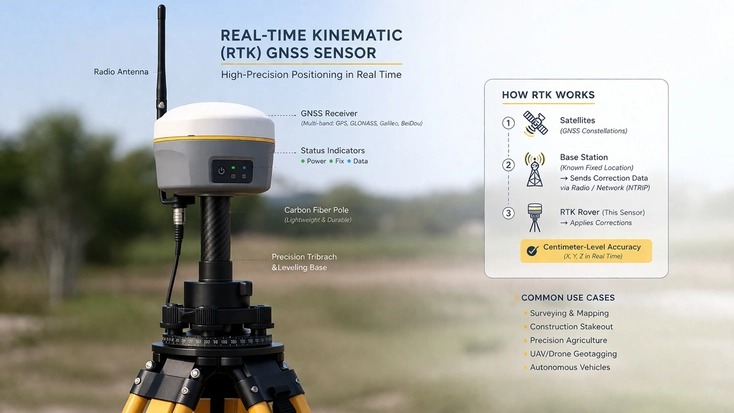

หากเครื่องสแกนติดตั้ง GPS หรือเซ็นเซอร์ RTK ข้อมูลตำแหน่งจากดาวเทียมจะถูกบันทึกควบคู่ไปกับการจับภาพ LiDAR สำหรับสภาพแวดล้อมภายในอาคารหรือใต้ดินที่สัญญาณ GPS เข้าไม่ถึง ระบบจะใช้ SLAM และ IMU เพียงอย่างเดียว โดยจะทำการกำหนดพิกัดทางภูมิศาสตร์ในภายหลังโดยใช้จุดควบคุมภาคพื้นดินหรือเชื่อมต่อการสแกนกับระบบพิกัดที่ทราบแล้ว

เมื่อการเดิน, การขับรถ หรือการบินสำรวจเสร็จสิ้น ข้อมูลดิบสามารถนำมาประมวลผลเป็น point cloud หรือแบบจำลองตาข่ายที่มีความละเอียดสูงได้ โดยส่วนใหญ่มักใช้การแทรกแซงด้วยตนเองน้อยที่สุด สำหรับแอปพลิเคชันเช่น การสแกนเพื่อสร้างแบบจำลองอาคาร (Scan-to-BIM) point cloud นี้จะถูกป้อนเข้าสู่ซอฟต์แวร์อุตสาหกรรมขั้นสูงโดยตรง สำหรับการสำรวจและการตรวจสอบ point cloud นี้ทำหน้าที่เป็นบันทึกดิจิทัลถาวรที่แม่นยำ สามารถวัดได้ และแสดงถึงสภาพแวดล้อมที่สร้างขึ้นจริง

การทำแผนที่ 3 มิติแบบเคลื่อนที่เทียบกับ LiDAR แบบคงที่

การสแกนด้วยเลเซอร์ภาคพื้นดินแบบคงที่นั้นได้รับการพิสูจน์แล้วว่ามีความแม่นยำ แต่ก็มีข้อจำกัดบางประการที่การสแกน SLAM แบบเคลื่อนที่ถูกสร้างขึ้นมาเพื่อเอาชนะ ข้อได้เปรียบที่เห็นได้ชัดที่สุดคือความเร็ว เครื่องสแกนแบบคงที่ต้องวาง, ปรับระดับ และปล่อยทิ้งไว้เพื่อบันทึกภาพในแต่ละตำแหน่ง ซึ่งสำหรับอาคาร อาจหมายถึงการสแกนหลายสิบครั้งและใช้เวลาทั้งวัน ในขณะที่เครื่องสแกน LiDAR SLAM สามารถบันทึกภาพพื้นที่เดียวกันได้ในการเดินผ่านอย่างต่อเนื่องเพียงครั้งเดียว ซึ่งมักใช้เวลาน้อยกว่าหนึ่งชั่วโมง

ข้อได้เปรียบด้านความเร็วนี้จะยิ่งเพิ่มขึ้นเมื่อพิจารณาถึงการเข้าถึงพื้นที่ ระบบที่ใช้ขาตั้งกล้องต้องการพื้นราบที่มั่นคงและทัศนวิสัยที่ชัดเจน ซึ่งใช้ได้ดีในโกดังเปิดโล่ง แต่ไม่เหมาะสมในปล่องเหมืองแคบ ๆ หรือพื้นที่อุตสาหกรรมที่รก, ระบบเคลื่อนที่ ไม่ว่าจะเป็นแบบถือด้วยมือ, สะพายหลัง หรือติดตั้งบนโดรน ก็สามารถเข้าถึงพื้นที่ที่ขาตั้งกล้องเข้าไม่ถึงได้ ทำให้การถ่ายภาพใต้ดินและอาคารหลายชั้นกลายเป็นเรื่องปกติ

กระบวนการทำงานเองก็มีความยืดหยุ่นมากกว่าเช่นกัน ทุกครั้งที่มีการเคลื่อนย้ายเครื่องสแกนแบบอยู่กับที่ ก็จะมีโอกาสเกิดข้อผิดพลาดในการตั้งค่า, การซ้อนทับที่ไม่ตรงกัน หรือข้อผิดพลาดในการลงทะเบียน ซึ่งจะปรากฏขึ้นเฉพาะในขั้นตอนการประมวลผลภายหลังเท่านั้น แต่สำหรับการทำแผนที่แบบเคลื่อนที่ SLAM จะจัดการการลงทะเบียนอย่างต่อเนื่อง ในขณะที่การแสดงตัวอย่างจุดคลาวด์แบบเรียลไทม์ช่วยให้ผู้ปฏิบัติงานตรวจสอบความครอบคลุมได้ ช่องว่างจะถูกตรวจพบในพื้นที่ ทำให้ไม่จำเป็นต้องกลับไปตรวจสอบซ้ำ ซึ่งเป็นสิ่งสำคัญอย่างยิ่งเมื่อการเข้าถึงพื้นที่จำกัด

ทั้งหมดนี้ส่งผลให้ต้นทุนโครงการลดลง ระบบ LiDAR แบบคงที่ยังคงมีข้อได้เปรียบที่ชัดเจนในสถานการณ์ที่ต้องการความแม่นยำสูงสุด ณ จุดเดียว แต่สำหรับแอปพลิเคชันขนาดใหญ่ส่วนใหญ่ การทำแผนที่ SLAM แบบเคลื่อนที่ให้ผลลัพธ์ที่ใช้งานได้ในเวลาที่น้อยกว่า

ระดับความเป็นอิสระในการบินของคุณขึ้นอยู่กับโซลูชันการทำแผนที่ที่คุณเลือกใช้ด้วย การติดตั้งอุปกรณ์กับโดรนและบินด้วยตนเองเป็นวิธีที่ประหยัดต้นทุนแต่มีความเสี่ยงสูง (หากไม่มีคำแนะนำเพิ่มเติม คุณอาจเกิดอุบัติเหตุได้) ด้วยโซลูชันฮาร์ดแวร์แบบผสมผสาน เช่น Artec Jet และ Artec Twins คุณสามารถเปิดใช้งานระบบหลีกเลี่ยงการชนและอัลกอริทึม SLAM อัจฉริยะที่นำทางอุปกรณ์ของคุณไปไกลกว่าระยะสายตาและช่วยให้มันนำทางกลับไปยังฐานได้

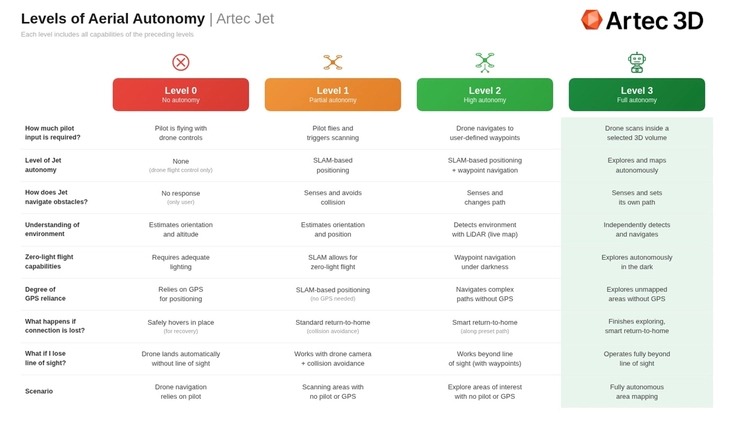

ระดับความเป็นอิสระที่แตกต่างกันซึ่งเป็นไปได้ด้วยเครื่องสแกน 3 มิติ Artec Jet

การทำแผนที่เคลื่อนที่ระดับการสำรวจ

Artec Jet

Artec Jet เป็นเครื่องสแกน LiDAR SLAM ระดับสำรวจที่สามารถบันทึกจุดได้สูงสุด 1.92 ล้านจุดต่อวินาที ครอบคลุมมุมมอง 360° × 290° ด้วยมาตรฐานการป้องกัน IP65 ทำให้สามารถใช้งานในสภาพแวดล้อมอุตสาหกรรมที่รุนแรงได้ใน 7 โหมด ได้แก่ แบบถือด้วยมือ, แบบสะพายหลัง, แบบติดตั้งบนยานพาหนะ, แบบติดตั้งบนเสา, แบบติดตั้งในกรง, แบบใช้หุ่นยนต์ หรือแบบใช้โดรน จากระยะไกลถึง 300 เมตร ด้วยความแม่นยำ 10 มม.

เครื่องสแกน LiDAR แบบพกพา Artec Jet สามารถใช้งานได้ในเจ็ดโหมดที่แตกต่างกัน

ไม่ว่าจะเป็นเหมืองใต้ดินหรือสถานที่ก่อสร้าง ก็ไม่มีพื้นที่ใดที่เข้าไม่ถึง Artec Jet สามารถสแกนได้ทุกที่ แม้ในสภาพแวดล้อมที่ไม่มีสัญญาณ GPS อุปกรณ์นี้มาพร้อมกับการสตรีมข้อมูล point cloud สำหรับตรวจสอบความครอบคลุม และสามารถตรวจจับการเปลี่ยนแปลงที่มีขนาดเพียง 5 มิลลิเมตรได้ ทำให้ Artec Jet เหมาะอย่างยิ่งสำหรับการสำรวจซ้ำและการบันทึกโครงสร้างที่สร้างเสร็จแล้ว เพื่อให้แน่ใจว่าเป็นไปตามข้อกำหนดที่ต้องการ

Artec Ray II

ในขณะที่ Jet โดดเด่นในด้านการถ่ายภาพแบบเคลื่อนที่ Artec Ray II นำเสนอความแม่นยำของ LiDAR แบบอยู่กับที่สำหรับการถ่ายภาพวัตถุหรือฉากขนาดใหญ่ อุปกรณ์นี้มีระยะการทำงานที่สั้นกว่า คือสูงสุด 130 เมตร แต่ก็เพียงพอสำหรับการสแกนเครื่องจักรขนาดใหญ่, สะพาน และโครงสร้างพื้นฐานอื่นๆ ด้วยความละเอียดที่สูงขึ้นและความแม่นยำเพียง 1.9 มม. จากระยะ 10 เมตร Ray II จึงสามารถบันทึกรายละเอียดได้มากขึ้น

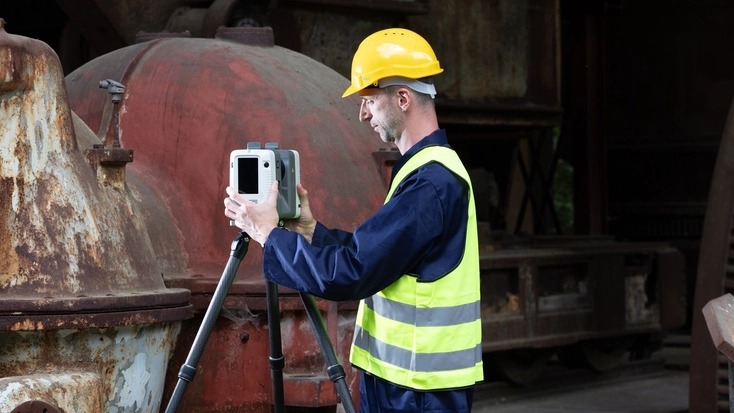

กำลังติดตั้งเครื่องสแกน Artec Ray II บนขาตั้งกล้อง เพื่อทำการสแกนในพื้นที่โรงงานอุตสาหกรรม

การจับคู่ Ray II กับ Jet ช่วยให้เกิดเวิร์กโฟลว์แบบไฮบริด ในบริบทนี้ Ray II สามารถใช้เป็นอุปกรณ์ที่ “ยึด” ข้อมูลการสแกนของ Jet ไว้ในความเป็นจริง หรือเพื่อเพิ่มความแม่นยำได้ สามารถรวมจุดเมฆทั้งสองเข้าด้วยกันใน Artec Twins ซึ่งเป็นซอฟต์แวร์ใหม่ที่ออกแบบมาโดยเฉพาะสำหรับชุดข้อมูลขนาดใหญ่

Artec Leo

Artec Leo นำเสนอโซลูชันไร้สายสำหรับการบันทึกภาพวัตถุขนาดเล็กถึงขนาดกลางและรายละเอียดปลีกย่อยภายในฉาก ด้วยความแม่นยำสูงถึง 0.1 มม. โดยพื้นฐานแล้วเป็นอุปกรณ์ออลอินวันที่มีจอแสดงผล, แบตเตอรี่, โปรเซสเซอร์ และระบบติดตามพื้นผิวและรูปทรงเรขาคณิตแบบคู่ในตัว Leo เป็นอุปกรณ์พกพาอเนกประสงค์สูงที่ช่วยให้การบันทึกภาพในสถานที่ทำได้ง่ายโดยไม่ต้องติดเป้าหมายหรือนำ PC ไปด้วย

เมื่อพูดถึงการทำแผนที่สภาพแวดล้อม Leo จะเข้ามาเติมเต็มส่วนที่ขาดหายไป Jet จะบันทึกภาพอาคาร Ray II จะล็อกพื้นที่ที่มีความแม่นยำสูง และ Leo จะเข้ามาช่วยในส่วนวัตถุระยะใกล้ เช่น เครื่องจักร, อุปกรณ์ หรือชิ้นส่วนต่าง ๆ ในทุกที่ที่รายละเอียดพื้นผิวมีความสำคัญ สแกนเนอร์ทั้งสามตัวนี้ทำงานร่วมกันครอบคลุมทุกอย่างตั้งแต่การทำแผนที่เชิงพื้นที่แบบเต็มรูปแบบไปจนถึงการตรวจสอบชิ้นส่วน

Artec Twins

Artec Twins ถูกสร้างขึ้นมาโดยเฉพาะเพื่อประมวลผลและแสดงภาพข้อมูล 3 มิติขนาดใหญ่ แพลตฟอร์มนี้ทำได้ทุกอย่าง ตั้งแต่การแสดงตัวอย่าง point cloud แบบเรียลไทม์ ไปจนถึงการรวมข้อมูลสแกนและการสร้างแบบจำลองดิจิทัล (Digital Twin) อย่างสมบูรณ์ ผู้ใช้สามารถทำการวัดพื้นฐานใน Artec Twins หรือส่งออกในรูปแบบ LAS, LAZ หรือ E57 ไปยังซอฟต์แวร์มาตรฐานอุตสาหกรรม เช่น Autodesk Revit สำหรับงานก่อสร้างได้

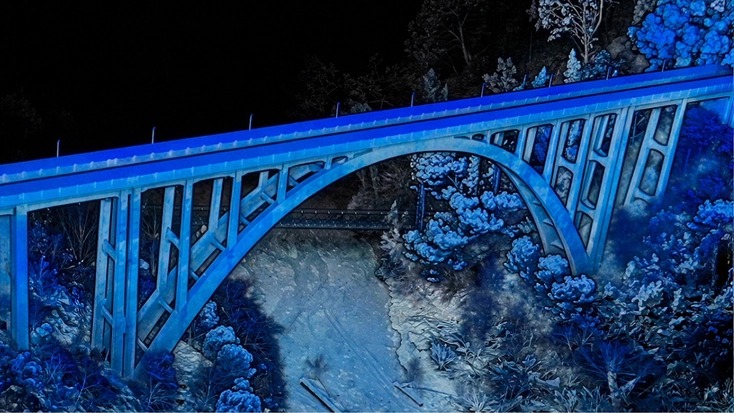

สะพานทั้งหลังถูกบันทึกภาพด้วยเทคโนโลยีการสแกน 3 มิติ Artec Jet

นอกจากนี้ ยังสามารถผสาน point cloud เข้ากับโครงสร้าง 3 มิติแบบทึบ หรือใช้พื้นผิว (texture) จากการสแกน 3 มิติด้วยเครื่องสแกนแบบพกพา (handle scan) กับการสแกน Jet ที่มีขนาดใหญ่กว่า เพื่อเพิ่มความสมจริงของจุดเมฆให้ดียิ่งขึ้น ด้วยวิธีนี้ Artec Twins จึงช่วยลดช่องว่างระหว่างการเก็บข้อมูลดิบและผลลัพธ์ที่พร้อมใช้งาน ข้อมูลการสแกนจาก Jet, Ray II หรือ Leo จะถูกประมวลผลและจัดเรียง แล้วส่งออกไปพร้อมใช้งานหรือตรวจสอบ

แอปพลิเคชัน

สถาปัตยกรรม, วิศวกรรม และการก่อสร้าง (AEC)

โครงการก่อสร้างมักประสบปัญหาเมื่อโครงสร้างที่สร้างเสร็จแล้วกับโครงสร้างที่ออกแบบไว้ไม่ตรงกัน โดยปกติแล้ว การตรวจสอบความไม่ตรงกันนี้มักใช้การวัดด้วยมือ, การใช้เทปวัด และการเข้าตรวจสอบพื้นที่ก่อสร้างซ้ำ ๆ ซึ่งเป็นกระบวนการที่ช้า มีโอกาสผิดพลาดสูง และมีค่าใช้จ่ายสูงเมื่อเกิดความคลาดเคลื่อน

เทคโนโลยีการสแกน 3 มิติของ Artec ช่วยให้ค้นพบและแก้ไขข้อผิดพลาดได้รวดเร็วยิ่งขึ้น เพียงแค่เดินสำรวจอาคารที่กำลังก่อสร้างด้วยเครื่องสแกน SLAM แบบพกพา คุณก็จะได้บันทึก 3 มิติที่สมบูรณ์และวัดได้ ว่ามีอะไรอยู่บ้าง รวมถึงผนัง โครงสร้างเหล็ก และระบบกลไก บันทึกนั้นสามารถนำไปเปรียบเทียบกับแบบร่างดั้งเดิมได้โดยตรงเพื่อระบุจุดที่ขัดแย้งกัน

ในการปรับปรุงอาคาร วิธีการเดียวกันนี้ใช้ได้ในทางกลับกัน การสแกนอาคารที่มีอยู่จะสร้างแบบจำลองอาคารที่สร้างเสร็จแล้วได้อย่างแม่นยำ จากนั้นจึงสามารถออกแบบโดยอิงจากสิ่งที่สร้างจริงแทนที่จะพึ่งพาแบบแปลนที่ล้าสมัย การแปลงอาคารให้เป็นดิจิทัลยังเป็นวิธีที่ดีในการแจ้งให้ผู้มีส่วนได้ส่วนเสียทราบถึงความคืบหน้า และในกรณีที่อาคารมีคุณค่าทางประวัติศาสตร์ ก็เป็นการอนุรักษ์ไว้สำหรับคนรุ่นหลังด้วย

การทำเหมือง (ใต้ดินและบนดิน)

เหมืองใต้ดินเป็นสถานที่ที่มีความท้าทายอย่างยิ่งสำหรับเทคโนโลยีการวัดใด ๆ มักไม่มีแสงธรรมชาติ อุณหภูมิสูงต่ำมาก และสภาพแวดล้อมที่การส่งคนเข้าไปอาจเป็นอันตราย นอกจากนี้ หากไม่มีสัญญาณ GPS ก็ไม่สามารถระบุตำแหน่งทางภูมิศาสตร์ของคน, วัตถุ และทรัพย์สินได้ หรือแม้แต่ใช้โดรนที่ต้องพึ่งพา GPS ในการตรวจสอบ

นี่คือเงื่อนไขที่การสแกน LiDAR แบบ SLAM ออกแบบมาเพื่อใช้งานโดยเฉพาะ เมื่อติดตั้งบนโดรน Artec Jet สามารถบินเข้าไปในปล่องและโพรงเหมืองที่เข้าถึงยากหรือไม่มั่นคงเกินกว่าที่ทีมงานจะเข้าไปได้โดยอัตโนมัติ โดยจะทำการสร้างแผนที่รูปทรงเรขาคณิตไปพร้อมกันและกลับมาพร้อมกับกลุ่มจุด 3 มิติที่มีความหนาแน่นสูง สำหรับพื้นที่ที่เข้าถึงได้ง่าย การติดตั้งแบบถือด้วยมือหรือแบบสะพายหลังช่วยให้คุณสามารถเดินผ่านอุโมงค์และโรงงานแปรรูปต่าง ๆ ได้ โดยเก็บข้อมูลทั้งหมดที่ต้องการได้ในการสำรวจต่อเนื่องเพียงครั้งเดียว

อุปกรณ์ทำแผนที่อัตโนมัติ เช่น Artec Jet สามารถนำไปใช้ในการทำแผนที่ใต้ดินได้

วิธีการนี้ไม่ได้จำกัดอยู่แค่ปล่องเหมืองเท่านั้น การแปลงกองวัสดุให้เป็นดิจิทัลจะช่วยให้คำนวณปริมาตรได้อย่างแม่นยำ, ไม่จำเป็นต้องประมาณการ การสแกนโปรไฟล์อุโมงค์เพื่อเปรียบเทียบกับแบบการขุดเจาะ, การบันทึกภาพส่วนเดียวกันซ้ำ ๆ เพื่อติดตามการเคลื่อนตัวของพื้นดินในระดับความละเอียดเพียงไม่กี่มิลลิเมตร เพื่อเป็นสัญญาณเตือนล่วงหน้าเกี่ยวกับการเปลี่ยนแปลงโครงสร้าง, การตรวจสอบพื้นที่ก่อสร้างเป็นสาขาที่กว้างขวางมาก แต่เป็นสาขาที่การสแกน 3 มิติของ Artec เป็นโซลูชันที่ได้รับการพิสูจน์แล้วและมีศักยภาพในการเติบโตอีกมาก

ความปลอดภัยสาธารณะ

เมื่อต้องรับมือกับเหตุการณ์ด้านความปลอดภัยสาธารณะ สิ่งสำคัญคือต้องบันทึกภาพเหตุการณ์อย่างแม่นยำก่อนที่มันจะเปลี่ยนแปลงหรือถูกกวาดล้างไป ซึ่งอาจใช้เพื่อการวางแผนรับมือหรือการสืบสวน แต่สิ่งสำคัญคือต้องไม่รบกวนหลักฐานใด ๆ Artec Jet สามารถนำไปใช้ในสภาพแวดล้อมดังกล่าวเพื่อบันทึกหลักฐานเชิงพื้นที่ เช่น ตำแหน่งของยานพาหนะ, เศษซาก หรือความเสียหายของโครงสร้าง

หลังเหตุการณ์อาคารถล่มหรือน้ำท่วม การสแกน 3 มิติก็เหมาะอย่างยิ่งสำหรับการประเมินความเสียหาย การสร้างแบบจำลองเชิงพื้นที่ที่แม่นยำของพื้นที่ที่ได้รับผลกระทบมีความสำคัญต่อการวางแผนเส้นทางที่ปลอดภัย การประเมินความสมบูรณ์ของโครงสร้างจากระยะไกล และการประสานงานความพยายามในการฟื้นฟู เมื่อข้อมูลได้รับการอ้างอิงทางภูมิศาสตร์แล้ว ก็สามารถนำไปซ้อนทับบนแผนที่ได้ และแบ่งปันกับทุกคนที่ทำงานในเหตุการณ์เดียวกันได้ด้วย

การป้องกัน

ปฏิบัติการทางทหารและความมั่นคงมักต้องการทำแผนที่สภาพแวดล้อมที่ไม่คุ้นเคยอย่างรวดเร็ว, แม่นยำ และโดยไม่ทำให้บุคลากรตกอยู่ในความเสี่ยงโดยไม่จำเป็น สัญญาณ GPS อาจถูกรบกวนหรือไม่สามารถใช้งานได้ สภาพแสงอาจไม่ดีหรือไม่มีเลย และพื้นที่ที่เกี่ยวข้อง เช่น อุโมงค์, บังเกอร์ และอาคารที่เสียหาย มักคับแคบหรืออันตรายเกินกว่าจะสำรวจด้วยมือได้

เทคโนโลยีการสแกนแบบเคลื่อนที่ SLAM ช่วยแก้ไขข้อจำกัดเหล่านี้ได้โดยตรง เนื่องจากเทคโนโลยีนี้ติดตามตำแหน่งของตัวเองโดยใช้รูปทรงเรขาคณิตของสภาพแวดล้อมแทนที่จะใช้สัญญาณดาวเทียม จึงสามารถทำงานได้ในสภาพแวดล้อมที่ไม่มีสัญญาณ GPS โดยไม่ต้องมีโครงสร้างพื้นฐานภายนอกใด ๆ การตรวจจับด้วยเลเซอร์แบบแอคทีฟของ LiDAR หมายความว่าความมืดสนิทไม่มีผลกระทบต่อคุณภาพของข้อมูล และเนื่องจากเครื่องสแกนสามารถติดตั้งบนโดรนหรือหุ่นยนต์ภาคพื้นดินได้ จึงสามารถเข้าไปและสร้างแผนที่พื้นที่ได้อย่างอิสระ รวบรวมข้อมูลอัจฉริยะ 3 มิติโดยละเอียดโดยไม่ต้องมีใครเข้าไปข้างใน

ข้อมูลที่ได้มีคุณค่าทางยุทธวิธีและการวางแผนในทันที แบบจำลอง 3 มิติของอาคารหรือเครือข่ายอุโมงค์ช่วยให้เข้าใจสภาพแวดล้อมในเชิงพื้นที่ได้อย่างแม่นยำ เมื่อเวลาผ่านไป การสแกนซ้ำในสถานที่เดียวกันจะเผยให้เห็นการเปลี่ยนแปลงที่อาจมองไม่เห็นในภาพถ่ายดาวเทียมหรือการสำรวจด้วยเท้า การสแกนให้ประโยชน์ในการตรวจสอบเอกสารการก่อสร้างเช่นเดียวกับการก่อสร้างพลเรือน แต่สามารถนำมาประยุกต์ใช้ในสภาพแวดล้อมการปฏิบัติการแนวหน้าซึ่งความเร็วและความแม่นยำมีความสำคัญสูงสุด

การวางแผนโรงงาน

โรงงานผลิตเป็นสภาพแวดล้อมที่หนาแน่นและมีหลายชั้น โดยมีเครื่องจักรยึดติดกับพื้น ท่อต่าง ๆ วางอยู่เหนือศีรษะ ท่อร้อยสายไฟฟ้าลอดผ่านผนัง และอุปกรณ์ต่าง ๆ จัดวางในรูปแบบที่อาจไม่ได้มีการปรับปรุงให้ทันสมัยบนกระดาษ เมื่อพูดถึงการวางแผนสายการผลิตใหม่, การย้ายอุปกรณ์ หรือการปรับปรุงโรงงาน ความท้าทายแรกคือการรู้ว่ามีอะไรอยู่แล้วบ้างและทุกอย่างตั้งอยู่ที่ไหน

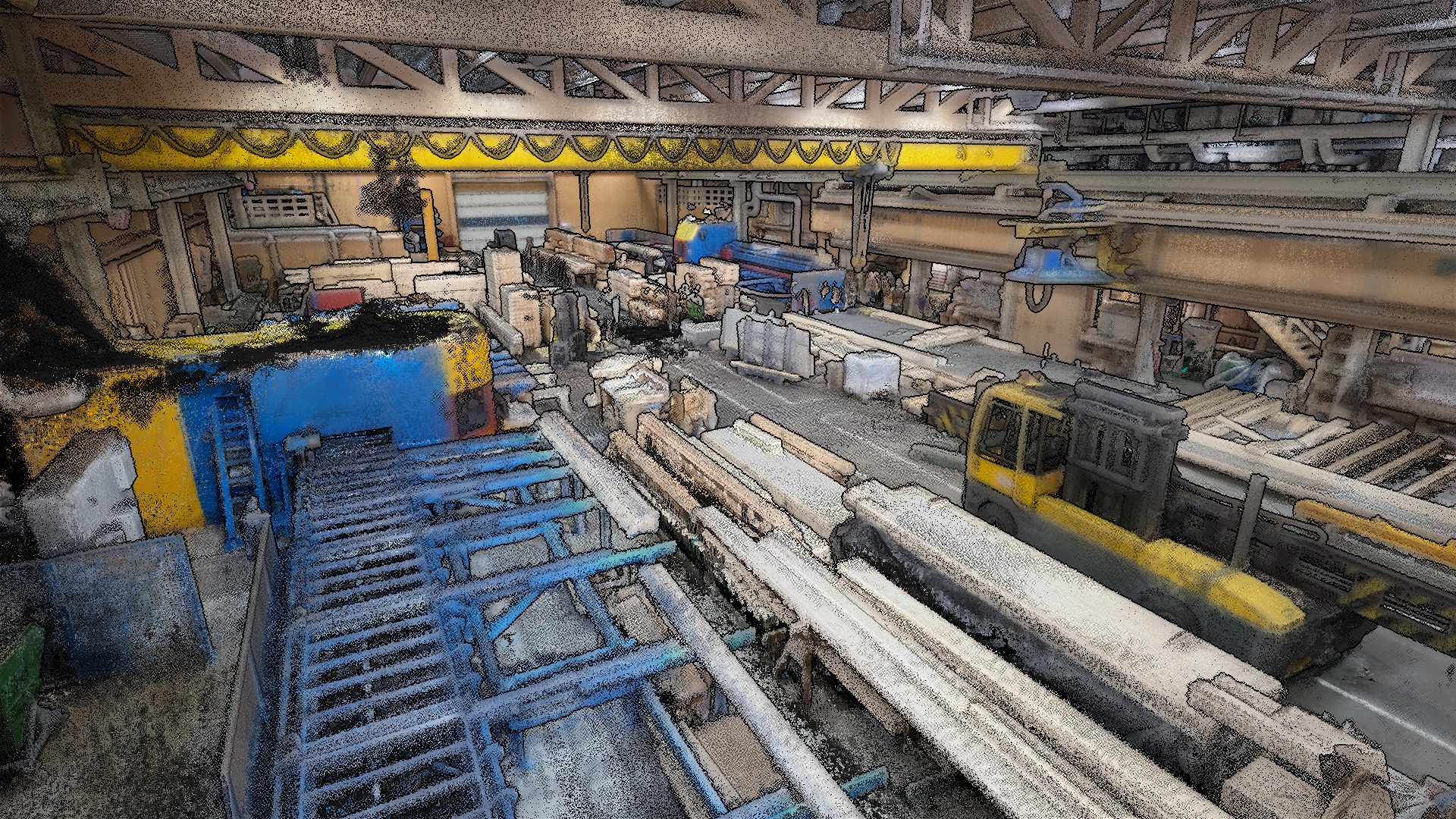

สามารถถ่ายภาพโกดังสินค้าด้วยสีสันสดใสได้ภายในไม่กี่นาทีโดยใช้เทคโนโลยี Artec Jet

การสแกน 3 มิติช่วยแก้ปัญหานี้ได้โดยการบันทึกภาพของสิ่งอำนวยความสะดวกทั้งหมดในสภาพปัจจุบัน เพียงแค่เดินสำรวจด้วยเครื่องสแกน SLAM แบบพกพา คุณก็จะได้แบบจำลองที่สมบูรณ์และแม่นยำตามขนาดจริงของพื้นที่นั้น แบบจำลองนั้นจะกลายเป็นพื้นฐานสำหรับการวางแผน, วิศวกรสามารถออกแบบผังใหม่, วางท่อ และตรวจสอบระยะห่างต่าง ๆ ได้แบบดิจิทัลก่อนที่จะเริ่มงานจริง

สำหรับโรงงานขนาดใหญ่ เครื่องสแกนสามารถครอบคลุมได้หลายระดับ เครื่องสแกน LiDAR แบบพกพาจะสร้างแผนที่โครงสร้างอาคารโดยรวมและผังพื้น ในขณะที่เครื่องสแกนแสงโครงสร้างแบบพกพาจะบันทึกภาพเครื่องจักรและชิ้นส่วนแต่ละชิ้นด้วยรายละเอียดระดับต่ำกว่ามิลลิเมตร ผลลัพธ์ที่ได้คือ ลดปัญหาที่ไม่คาดคิดระหว่างการติดตั้ง, การเคลื่อนย้าย หรือการดัดแปลง รวมถึงบันทึกดิจิทัลของโรงงานสำหรับการวางแผนในอนาคต

การทำแผนที่เชิงพื้นที่

การสำรวจและทำแผนที่พื้นที่กลางแจ้งขนาดใหญ่เป็นกระบวนการที่ช้าและต้องใช้แรงงานมากมาโดยตลอด วิธีการแบบดั้งเดิมเกี่ยวข้องกับการเก็บข้อมูลการวัดทีละจุด ซึ่งให้ผลลัพธ์ที่แม่นยำแต่ใช้เวลานาน และข้อมูลที่ได้มักจะไม่ครบถ้วน กล่าวคือมีข้อมูลเพียงพอที่จะระบุคุณลักษณะสำคัญ แต่ไม่เพียงพอที่จะบันทึกรายละเอียดของพื้นผิวทั้งหมดได้

การสแกน LiDAR แบบพกพาได้เปลี่ยนโฉมเศรษฐศาสตร์ของการเก็บรวบรวมข้อมูลเชิงพื้นที่ เครื่องสแกนที่ติดตั้งบนเป้สะพายหลัง, ยานพาหนะ หรือโดรน สามารถบันทึกจุดได้หลายล้านจุดต่อวินาที ขณะที่ผู้ใช้งานเคลื่อนที่ไปในสภาพแวดล้อม ทำให้เกิดกลุ่มจุด 3 มิติที่มีความหนาแน่นสูงในกระบวนการนี้

สำหรับการทำแผนที่ถนน, ทางรถไฟ และท่อส่งน้ำมัน เครื่องสแกนที่ติดตั้งบนยานพาหนะจะบันทึกข้อมูลสินทรัพย์เชิงเส้นหลายกิโลเมตรในความเร็วในการขับขี่ โดยระบบระบุตำแหน่ง RTK จะให้พิกัดโลกแห่งความเป็นจริงที่แม่นยำถึงระดับเซนติเมตร สำหรับการสำรวจพื้นที่ อุปกรณ์แบบสะพายหลังหรือแบบถือด้วยมือจะครอบคลุมพื้นที่โล่งและเปลี่ยนไปสำรวจอาคารหรือโครงสร้างได้อย่างราบรื่นในกรณีที่สัญญาณ GPS ขาดหาย โดยระบบ SLAM จะรักษาความแม่นยำของตำแหน่งตลอดการสำรวจ การสแกนด้วยโดรนจะเพิ่มมุมมองทางอากาศสำหรับปริมาณกองวัสดุ, งานดิน และภูมิประเทศที่ยากต่อการเดินเท้า

สรุปสั้น ๆ คือ คุณมีวิธีแก้ปัญหาสำหรับภูมิประเทศทุกประเภทแล้ว การทำแผนที่ 3 มิติแบบอัตโนมัติเหมาะอย่างยิ่งสำหรับการบันทึกสภาพแวดล้อมขนาดใหญ่เช่นนี้ การปรับปรุงแพลตฟอร์มต่าง ๆ เช่น Artec Twins ทำให้การประมวลผล, การแสดงผล และการเพิ่มความแม่นยำของชุดข้อมูลที่ได้ง่ายขึ้น
