Artec Jet

ระบบทำแผนที่ LiDAR แบบอัตโนมัติ

Artec Jet คือเครื่องสแกน 3 มิติที่ใช้เทคโนโลยี SLAM ที่ไม่ขึ้นกับ GPS ทำให้ได้ความแม่นยำสูงและความเร็วในการสแกนที่เหนือกว่า ไม่ว่าสภาพแวดล้อมจะเป็นอย่างไร รวมถึงในร่ม, กลางแจ้ง, ใต้ดิน และในที่มืด เหมาะสำหรับไม่เพียงแต่สถานที่ผลิตเท่านั้น แต่ยังรวมถึงงานสถาปัตยกรรม, วิศวกรรมโยธา, โครงสร้างพื้นฐาน, โรงงาน และสิ่งอำนวยความสะดวกสาธารณะ ตอบสนองความต้องการในการใช้งานแบบจำลองดิจิทัลและประหยัดแรงงานในงานอันตราย เราขอเสนอให้เป็นโซลูชันการวัด 3 มิติที่พร้อมใช้งาน ซึ่งสามารถใช้งานได้ทันทีหลังการติดตั้ง

  • คุณลักษณะของผลิตภัณฑ์
  • ข้อมูลจำเพาะทางเทคนิค
  • ขอใบเสนอราคา

PRODUCT FEATURES คุณลักษณะของผลิตภัณฑ์

การสร้างแผนที่ 3 มิติความเร็วสูงด้วยความแม่นยำระดับงานสำรวจ

เซ็นเซอร์ LiDAR ความหนาแน่นสูงและอัลกอริธึม SLAM ขั้นสูงช่วยให้สามารถบันทึกภาพพื้นที่ขนาดใหญ่ในสภาพแวดล้อมภายในอาคารและใต้ดินได้อย่างรวดเร็วด้วยความแม่นยำ ±10 มม. นอกจากนี้ยังรองรับการตรวจจับการเปลี่ยนแปลงภายใน ±5 มม. ทำให้มีประโยชน์สำหรับการจัดการความคืบหน้าในการก่อสร้างและการติดตามการเปลี่ยนแปลงเมื่อเวลาผ่านไป

ไม่ต้องใช้ GPS เหมาะสำหรับสภาพแวดล้อมที่รุนแรง

อุปกรณ์นี้ช่วยให้สามารถเก็บข้อมูล 3 มิติได้อย่างเสถียร แม้ในสถานที่ใต้ดิน, อุโมงค์, ภายในโรงงาน และในเวลากลางคืนหรือในที่มืดที่ไม่มีสัญญาณ GPS มีคุณสมบัติกันฝุ่นและกันน้ำระดับ IP65 และทำงานได้ในช่วงอุณหภูมิที่กว้าง ตั้งแต่ -10°C ถึง 45°C

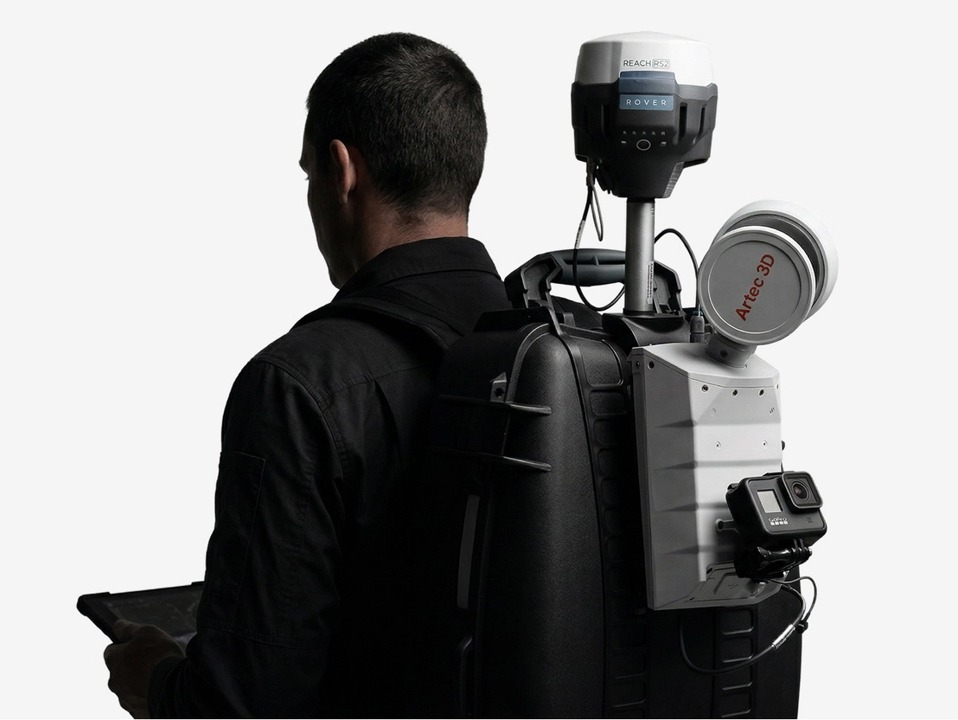

มีความยืดหยุ่นสูง เหมาะสำหรับใส่ในเป้สะพายหลังและติดตั้งบนยานพาหนะ

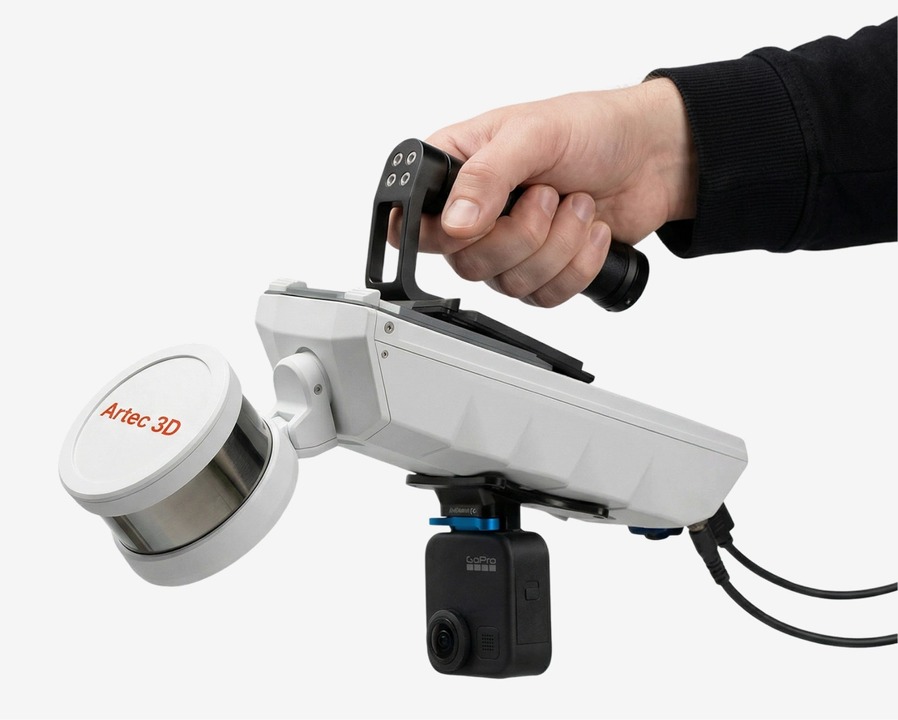

Artec Jet รองรับโหมดการทำงานหลายแบบ รวมถึงแบบถือด้วยมือ, แบบสะพายหลัง, แบบติดตั้งบนยานพาหนะ และแบบติดตั้งบนโดรน และกลไกการปลดล็อคอย่างรวดเร็วช่วยให้คุณสามารถเปลี่ยนโหมดการทำงานได้ในเวลาเพียงไม่กี่วินาที ขึ้นอยู่กับสถานการณ์

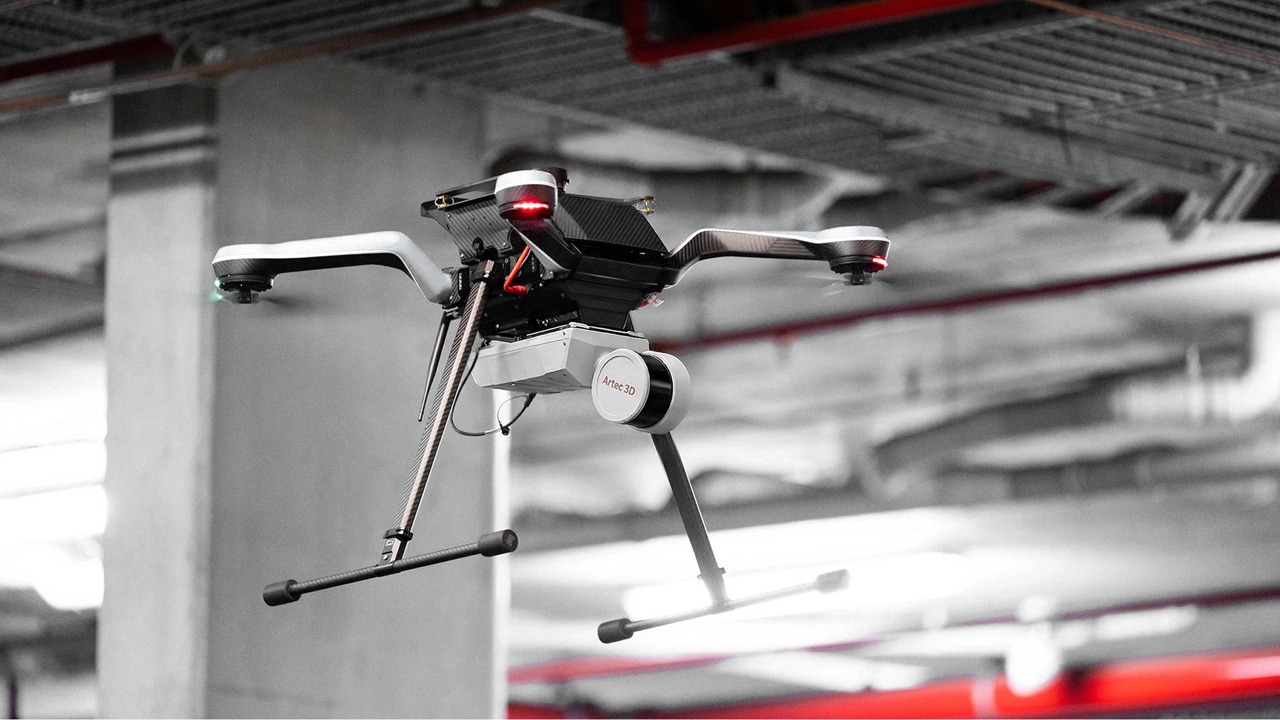

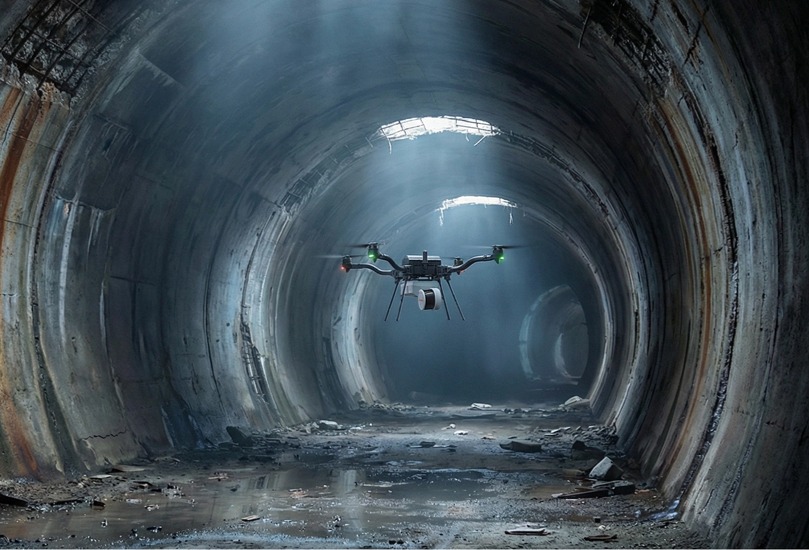

การสแกน 3 มิติด้วยโดรนแบบอัตโนมัติเต็มรูปแบบ

เมื่อติดตั้งบนโดรน จะช่วยให้สามารถสแกน 3 มิติได้อย่างอัตโนมัติโดยไม่ต้องมีการควบคุมจากมนุษย์ ด้วยฟังก์ชันการนำทางด้วย AI และการหลีกเลี่ยงสิ่งกีดขวาง ทำให้สามารถเก็บข้อมูล 3 มิติได้อย่างปลอดภัยและแม่นยำ แม้ในพื้นที่อันตรายหรือพื้นที่แคบที่มนุษย์เข้าถึงไม่ได้

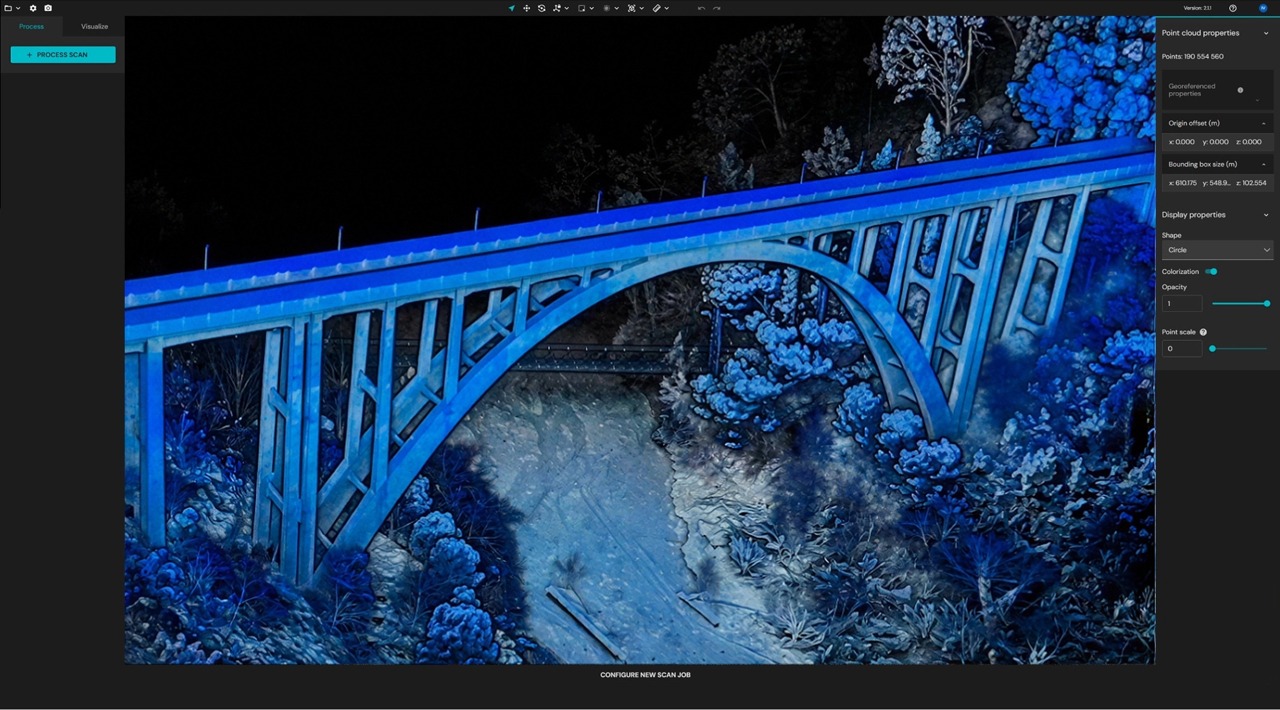

Artec Twins ออกแบบมาเพื่อการประมวลผลจุดคลาวด์ขนาดใหญ่โดยเฉพาะ

Artec Twins ซอฟต์แวร์เฉพาะสำหรับ Artec Jet สามารถผสานรวม, แสดงผล, กำหนดพิกัดทางภูมิศาสตร์ และตรวจสอบข้อมูลจุดคลาวด์จำนวนมหาศาลได้อย่างมีประสิทธิภาพ และรองรับการส่งออกในรูปแบบมาตรฐานอุตสาหกรรม เช่น LAS, LAZ, E57, DXF และ PLY

เครื่องสแกน LiDAR แบบพกพาสำหรับงานสำรวจ เพื่อการสร้างแผนที่ 3 มิติขนาดใหญ่แบบอัตโนมัติและความเร็วสูง

รองรับวิธีการใช้งานหลากหลายรูปแบบด้วยเครื่องสแกนเพียงเครื่องเดียว

Artec Jet มีโหมดอัลกอริธึม SLAM หลายโหมดที่สามารถสลับได้ตามการใช้งานและสภาพพื้นที่ ทำให้ได้ผลลัพธ์การวัด 3 มิติที่เสถียรในรูปแบบการทำงานต่างๆ คุณสามารถเลือกวิธีการทำงานที่เหมาะสมที่สุดสำหรับโครงการของคุณได้อย่างยืดหยุ่น ไม่ว่าจะเป็นแบบสะพายหลัง แบบถือด้วยมือ แบบติดตั้งบนยานพาหนะ หรือแบบหุ่นยนต์ และปรับให้เข้ากับพื้นที่ถัดไปได้ทันทีเพียงแค่เปลี่ยนการตั้งค่า

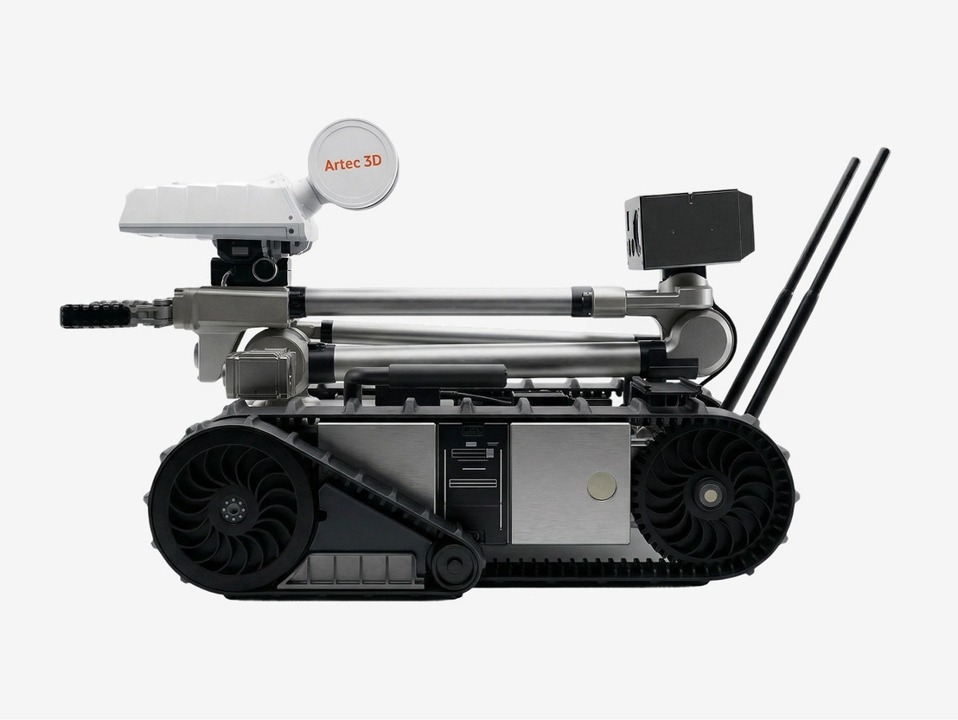

หุ่นยนต์ที่ติดตั้ง

ด้วยการผสานรวมเข้ากับแพลตฟอร์มหุ่นยนต์เคลื่อนที่อัตโนมัติ เช่น Spot ของ Boston Dynamics ทำให้สามารถสร้างแผนที่ 3 มิติได้อย่างปลอดภัยและมีประสิทธิภาพ แม้ในพื้นที่จำกัดและพื้นที่อันตรายที่มนุษย์เข้าถึงได้ยาก
โดยไม่ทำให้บุคลากรตกอยู่ในอันตราย เทคโนโลยีนี้ช่วยให้สามารถวัดภายในโรงงาน, โครงสร้างพื้นฐานที่เสื่อมสภาพ และพื้นที่เสี่ยงภัยพิบัติจากระยะไกลและอัตโนมัติ ซึ่งช่วยลดขั้นตอนการตรวจสอบ, การบันทึก และการสร้างแบบจำลองดิจิทัลได้อย่างมาก

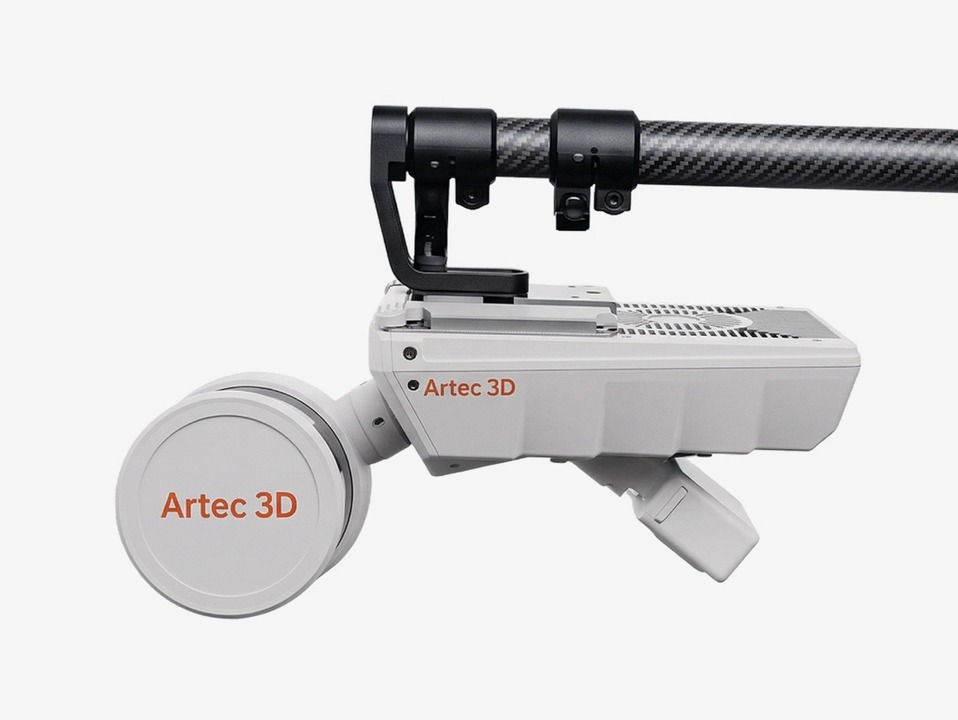

เสาแบบยืดหดได้

ด้วยการใช้เสาแบบยืดหดได้ ทำให้สามารถเข้าถึงพื้นที่ที่เข้าถึงได้ยากด้วยมือหรือสายตาของมนุษย์ เช่น ห้องใต้หลังคา, พื้นที่แคบ และรายละเอียดที่ซับซ้อนของอุปกรณ์โครงสร้างพื้นฐานได้
สิ่งนี้ช่วยขยายขอบเขตการทำงานของ Artec Jet โดยไม่จำเป็นต้องใช้โดรน ทำให้สามารถวัดได้อย่างปลอดภัยและเสถียรแม้ในที่ร่มหรือในพื้นที่ปิด ส่งผลให้ความหนาแน่นของจุดเมฆและได้ข้อมูล 3 มิติความละเอียดสูงในพื้นที่ที่เข้าถึงยากดีขึ้น

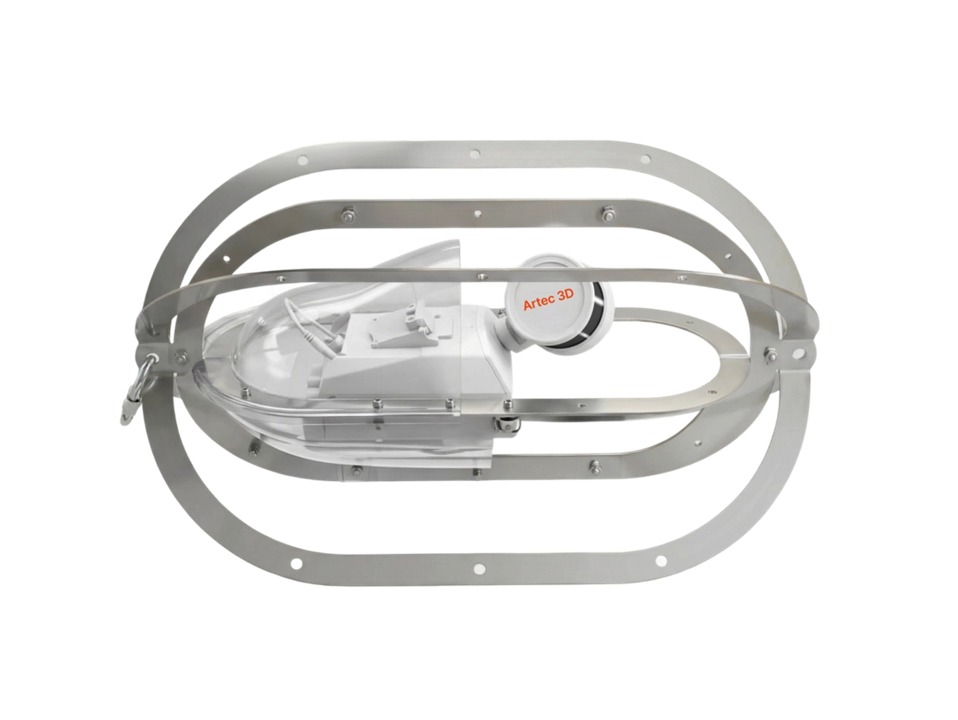

กรงป้องกัน

การใช้โครงป้องกันช่วยให้สามารถนำเครื่องสแกน SLAM LiDAR ลงไปยังพื้นที่เสี่ยงสูงได้อย่างปลอดภัย เช่น ปล่อง, โพรง และพื้นที่แคบ
โครงสแตนเลสช่วยปกป้องอุปกรณ์จากแรงกระแทกขณะตกหล่นและการสัมผัส พร้อมทั้งป้องกันการเกี่ยวและช่วยให้การเคลื่อนไหวราบรื่นเพื่อการสร้างแผนที่ 3 มิติที่เสถียร

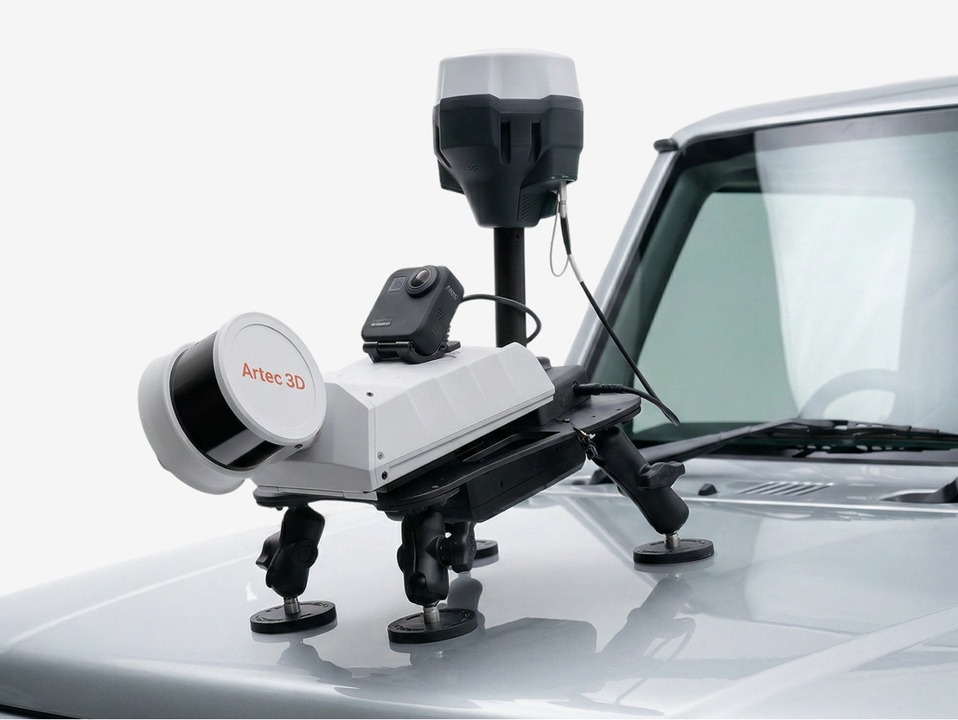

ติดตั้งบนยานพาหนะ

ด้วยการติดตั้งบนยานพาหนะ อุปกรณ์นี้สามารถบันทึกข้อมูล 3 มิติของพื้นที่กว้างได้อย่างมีประสิทธิภาพ รวมถึงถนน, อุโมงค์, สิ่งอำนวยความสะดวกขนาดใหญ่ และโครงสร้างพื้นฐานเชิงเส้น ในขณะที่ยานพาหนะกำลังเคลื่อนที่
การบูรณาการกับ RTK ช่วยชดเชยการคลาดเคลื่อนของตำแหน่งที่มักเกิดขึ้นเมื่อเดินทางไกล ทำให้สามารถกำหนดพิกัดทางภูมิศาสตร์โดยอัตโนมัติ ส่งผลให้สามารถสร้างแผนที่ 3 มิติด้วยความแม่นยำของตำแหน่งสูง แม้ในระยะทางไกลและพื้นที่ขนาดใหญ่

SPEC ข้อมูลจำเพาะทางเทคนิค

ข้อกำหนดเทคโนโลยีการทำแผนที่

รายการ เนื้อหา
การทำแผนที่ SLAM การทำแผนที่ด้วย LiDAR โดยใช้ SLAM
ข้อผิดพลาดการเคลื่อนตัวสัมพัทธ์: ±0.03%
ระยะ LiDAR 0.5m~300m
ความแม่นยำของ LiDAR ±10mm
จำนวนช่องสัญญาณ LiDAR 32
ความแม่นยำของการทำแผนที่ สภาพแวดล้อมทั่วไป: ±15mm
สภาพแวดล้อมภายในอาคารและใต้ดิน: ±10mm
ความแม่นยำในการตรวจจับการเปลี่ยนแปลงแต่ละครั้ง: ±5mm
มุมมอง 360° x 290°
ความเร็วในการรับข้อมูล LiDAR โหมด Single return: สูงสุด 640,000 จุด/วินาที
โหมด Multi-return: สูงสุด 1,920,000 จุด/วินาที

ในโหมด Triple Return ลำแสงเลเซอร์จะทะลุผ่านหลายชั้น ทำให้สามารถตรวจจับภูมิประเทศและโครงสร้างที่อยู่หลังพืชพรรณหรือใต้ต้นไม้ได้
ความเร็วในการเดินทางสูงสุด ณ เวลาที่ได้มา โดรน (บนพื้นดิน): 5m/วินาที (16.4 fps)
โดรน (ใต้ดิน/พื้นที่ปิด): 2m/วินาที (6.6 fps)
ฟังก์ชันเริ่ม/หยุดการสแกนขณะเคลื่อนที่ การติดต่อสื่อสาร
ข้อมูลส่งออก ข้อมูล point cloud ความละเอียดสูง, ข้อมูล point cloud ที่ลดความละเอียด, ไฟล์เส้นทางการวัด
รูปแบบไฟล์ point cloud .las, .laz, .ply, E57
คุณลักษณะของ point cloud ความเข้มของการสะท้อน, ระยะทาง, ประเภทการสะท้อนกลับ (การสะท้อนที่ทรงพลังที่สุด/การสะท้อนครั้งแรก/การสะท้อนครั้งสุดท้าย) จำนวนวงแหวน,
ข้อมูลสี RGB (ไม่บังคับ)
พื้นที่จัดเก็บ 512GB(ข้อมูลจากเซ็นเซอร์เป็นเวลาประมาณ 4 ชั่วโมง)
อุณหภูมิในการทำงาน -10~45℃

ข้อกำหนดทางกายภาพ

รายการ เนื้อหา
ระดับ IP IP65
น้ำหนัก 1.57kg
แรงดันไฟฟ้าขาเข้า 14~54V, 64W
(ใช้พลังงานจากแบตเตอรี่หรือแหล่งจ่ายไฟภายนอก)
แบบฟอร์มการดำเนินการ โดรน/อากาศยานไร้คนขับ, โดรนแบบถือด้วยมือ, โดรนแบบสะพายหลัง,
ยานพาหนะ, โดรนแบบมีสายเชื่อมต่อ (เชื่อมต่อด้วยสาย), หุ่นยนต์ภาคพื้นดิน
โดรนที่ใช้งานร่วมกันได้ DJI M210v1, DJI M300, Acecore Zoe
Quick-Release Mount การติดต่อสื่อสาร
พอร์ตเสริม ตัวเชื่อมต่อเฉพาะ
พอร์ต USB ติดตั้ง
เสาอากาศ Wi-Fi ในตัว

ข้อกำหนดฟังก์ชันอัตโนมัติ

รายการ เนื้อหา
โหมดการบิน โหมดช่วยเหลือการบิน: การบินโดยไม่พึ่งพา GPS,
การรักษาระดับตำแหน่ง, การบินแบบช่วยเหลือ, การหลีกเลี่ยงการชน, การควบคุมความเร็วในการบิน

โหมดกำหนดจุดหมายปลายทางอัตโนมัติ: การนำทางอัตโนมัติไปยังจุดหมายปลายทาง
ประเภทจุดสองทาง AI ข้อมูลจำเพาะของระนาบ 2D, 3D, ระดับความสูง
โหมด AI2 Navigation การสำรวจพร้อมไกด์,
การวางแผนเส้นทางทั้งในระดับเฉพาะแห่งและระดับทั่วทั้งหมด
ความเข้ากันได้กับระบบ Autopilot DJI, ArduPilot(Acecore Zoe)
การหลีกเลี่ยงการชนจากทุกทิศทาง 360° x 360°
ขนาดสิ่งกีดขวางที่ตรวจจับได้: สายไฟที่มีเส้นผ่านศูนย์กลาง 2 มม. ขึ้นไป
ระยะการตรวจจับ: 1.2 ถึง 40m
สามารถปรับระยะปลอดภัยได้ระหว่างการบิน
