◎ ความท้าทาย：

การสแกนกองขยะอุตสาหกรรมภายในอาคารที่ถูกปฏิเสธด้วย GPS ซึ่งมีแสงสว่างไม่เพียงพอ โดยที่โฟโตแกรมเมทรีแบบดั้งเดิมและเครื่องสแกนแบบขาตั้งไม่สามารถให้ความครอบคลุมหรือรายละเอียดที่จำเป็นในการกำหนดปริมาณและตรวจสอบการปฏิบัติตามกฎระเบียบ

◎ วิธีแก้ปัญหา：

Artec Jet, Artec Twins

◎ ผลลัพธ์：

การสแกนภายในและภายนอกอาคารโรงงานกำจัดขยะอย่างครบถ้วน ใช้เวลาเพียง 45 นาที (เร็วกว่าการสแกนด้วยขาตั้งกล้องถึงสามเท่า) ข้อมูล point cloud ที่มีรายละเอียดสูงและสีสันสวยงาม พร้อมสำหรับการวิเคราะห์และจัดทำรายงานการปฏิบัติตามข้อกำหนดได้ทันที

◎ ทำไมต้อง Artec 3D ?：

โหมดการทำงานทั้งเจ็ดของ Artec Jet ช่วยให้ผู้ใช้ปรับตัวเข้ากับสภาพแวดล้อมได้ การติดตั้งบนโดรนเหมาะอย่างยิ่งสำหรับการสแกนแบบสามมิติภายในอาคาร และการสำรวจพื้นที่จัดเก็บใต้ดินที่ซับซ้อนก็ทำได้ง่ายขึ้นด้วยการเดินเท้า การบินอัตโนมัติช่วยลดความจำเป็นในการใช้ GPS ในขณะที่เครื่องมือการใส่สีช่วยเพิ่มบริบททางภาพที่มีคุณค่าให้กับข้อมูล point cloud ดิบ

งานวิศวกรรมสิ่งแวดล้อมมักต้องการข้อมูลเชิงพื้นที่ที่แม่นยำ อย่างไรก็ตาม มีหลายพื้นที่ที่เครื่องมือสำรวจแบบดั้งเดิมไม่สามารถใช้งานได้ อาคารที่มีวัสดุหุ้มเป็นโลหะจะปิดกั้นสัญญาณ GPS ในขณะที่แสงสว่างไม่เพียงพอทำให้การสร้างแบบจำลองด้วยภาพถ่ายทางอากาศเป็นไปได้ยาก

ในทำนองเดียวกัน พื้นที่ใต้ดินที่จำกัดก็เป็นความท้าทายสำหรับอุปกรณ์ LiDAR ที่ติดตั้งบนขาตั้งกล้องเช่นกัน เนื่องจากต้องสแกนแบบมองเห็นเส้นตรงจากหลายตำแหน่งคงที่ เมื่อโครงการต้องการการวัดปริมาตร การตรวจสอบการปฏิบัติตามกฎระเบียบ และเอกสารการก่อสร้างโดยละเอียดพร้อมกัน ข้อจำกัดของวิธีการแบบดั้งเดิมเหล่านี้ก็จะปรากฏชัดเจนขึ้นอย่างเจ็บปวด

ตัวอย่างเช่น หากคุณต้องสแกนกองขยะภายในขนาดใหญ่ที่เก็บไว้ในอาคารที่ไม่มีสัญญาณ GPS ปัญหาต่าง ๆ เช่น การเชื่อมต่อ, แสงสว่าง, ความสูง และความแม่นยำ ล้วนเป็นปัญหาที่ต้องแก้ไข การเอาชนะข้อจำกัดเหล่านี้มีความสำคัญอย่างยิ่ง เนื่องจากจำเป็นต้องวัดปริมาณขยะเพื่อการขนส่งและเหตุผลด้านสิ่งแวดล้อม

ในการวางแผนการกำจัดขยะ อาจจำเป็นต้องทำแผนที่เส้นทางตั้งแต่ระดับถนน, ผ่านประตู, ลงบันได ไปตามทางเดิน และลงไปในชั้นใต้ดิน การคำนวณรูปทรงเรขาคณิตที่แคบในพื้นที่จำกัดพร้อมกับการเก็บรายละเอียดทุกมุมด้วยวิธีการสำรวจแบบดั้งเดิมนั้นทำได้ยาก ใช้เวลานาน และต้องไปสำรวจพื้นที่หลายครั้ง แต่ไม่ใช่สำหรับ Artec Jet เพราะนี่คือจุดเด่นของมัน

ปรับตัวให้เข้ากับทุกสภาพแวดล้อม

Artec Jet สามารถใช้งานได้ในหลายรูปแบบ ทำให้มีความอเนกประสงค์สูง สามารถปรับตัวให้เข้ากับสภาพแวดล้อมต่าง ๆ ได้ทันที ด้วยเหตุนี้ อุปกรณ์นี้จึงสามารถทดแทนขั้นตอนการทำงานที่ต้องพึ่งพาอุปกรณ์แยกต่างหากได้อย่างมีประสิทธิภาพ โดยไม่ต้องลดทอนความครอบคลุมหรือความแม่นยำในการบันทึกภาพ

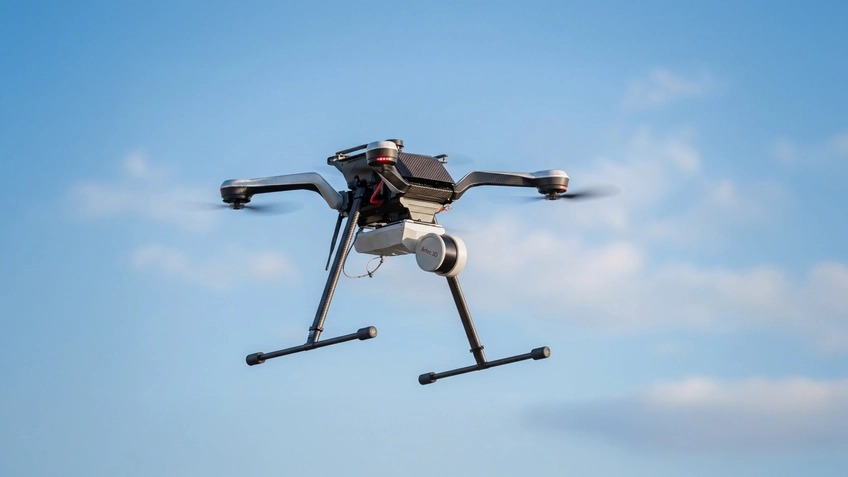

ในกรณีนี้ Artec Jet ถูกใช้งานในโหมดโดรนเพื่อบันทึกข้อมูลดิจิทัลภายในโรงงาน การทำเช่นนี้มีความสำคัญอย่างยิ่งต่อการบันทึกความสูงและพื้นที่ผิวทั้งหมดของกองขยะ (ซึ่ง LiDAR บนพื้นดินไม่สามารถทำได้) ความสามารถในการบินอัตโนมัติของ Jet ยังมีประโยชน์อย่างมาก เนื่องจากอาคารดังกล่าวจำกัดการเข้าถึง GPS ดังนั้นหากไม่มีความสามารถในการบินอัตโนมัตินี้จึงเป็นไปไม่ได้ที่จะบินเข้าไปภายในอาคาร

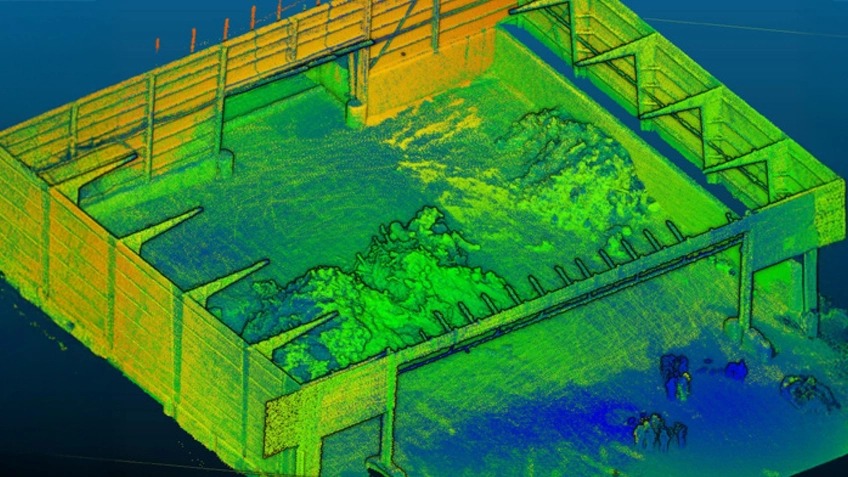

ภายในเวลาเพียง 15 นาที โดรนก็สามารถบันทึกภาพภายในอาคารทั้งหมด รวมถึงกองขยะแต่ละกองได้สำเร็จ จากนั้น Jet ก็ถูกนำออกไปสแกนภายนอกอาคาร ทำให้งานทั้งหมดเสร็จสิ้นภายในเวลาไม่ถึง 45 นาที หากใช้เทคนิคโฟโตแกรมเมตรี จะต้องใช้เวลาอย่างน้อยครึ่งวัน และข้อมูลที่ได้ก็จะขาดรายละเอียดต่าง ๆ เช่น ปล่องเตาเผาขยะ ซึ่ง LiDAR สามารถให้ข้อมูลได้

เมื่อถึงขั้นตอนการสำรวจพื้นที่เก็บของใต้ดิน Artec Jet ถูกถอดออกจากโดรนและนำไปเดินเท้า เส้นทางจากถนนไปยังชั้นใต้ดินนั้นแคบและคดเคี้ยวเกินกว่าจะใช้โดรนได้ แต่เหมาะอย่างยิ่งสำหรับการเดินเท้า ซึ่งใช้เวลาเพียง 10 นาที ไม่จำเป็นต้องมีการสำรวจพื้นที่ล่วงหน้าหรือการปรับตำแหน่งขาตั้งกล้อง และในที่สุดก็ไม่มีรายละเอียดใดถูกมองข้ามไป

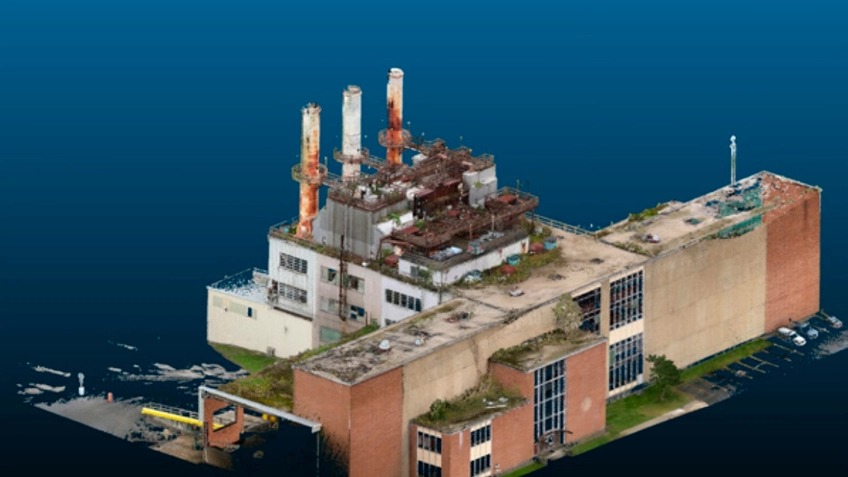

สำหรับการทำแผนที่ทั้งในร่มและกลางแจ้ง Artec Jet ได้ติดตั้งกล้องระบายสี ซึ่งจะซ้อนสีลงบนกลุ่มจุด ทำให้เกิดบริบททางภาพที่ช่วยให้ตีความข้อมูลได้ง่ายขึ้น ซึ่งเป็นสิ่งสำคัญอย่างยิ่งเมื่อต้องส่งมอบโครงการและรายงานการปฏิบัติตามข้อกำหนด

ข้อมูลจาก Artec Jet ถูกบันทึกและประมวลผลโดยใช้ Artec Twins ซึ่งเป็นแพลตฟอร์มใหม่ที่ออกแบบมาโดยเฉพาะสำหรับการจัดการชุดข้อมูล 3 มิติขนาดใหญ่ ภายในซอฟต์แวร์ ผู้ใช้สามารถแปลงกลุ่มจุดให้เป็นพื้นผิวที่สมบูรณ์ ทำการวัดพื้นฐาน หรือส่งออกในรูปแบบไฟล์มาตรฐานอุตสาหกรรม เช่น LAS, LAZ, PLY และ E57 เพื่อการวิเคราะห์เชิงลึก, การตรวจสอบ, การวางแผน และอื่น ๆ ในพื้นที่ก่อสร้าง

การแก้ไขปัญหาในวงกว้างของภาควิศวกรรมโยธา

การวัดปริมาตร, การปฏิบัติตามกฎระเบียบ, การทำแผนที่โครงสร้างพื้นฐานใต้ดิน – เหล่านี้ล้วนเป็นการใช้งานทั่วไปในภาควิศวกรรมโยธา แม้ว่าการวิเคราะห์สภาพแวดล้อมดังกล่าวจะไม่ใช่เรื่องยาก แต่การได้มาซึ่งข้อมูลเชิงพื้นที่ที่แม่นยำอาจกลายเป็นปัญหาคอขวดได้ Artec Jet แก้ปัญหาความท้าทายนี้ด้วยความสามารถในการเปลี่ยนสิ่งต่าง ๆ ได้ในทันที

การบินอัตโนมัติช่วยลดการพึ่งพา GPS ทำให้สามารถเข้าถึงโครงสร้างโลหะ อุโมงค์ และสภาพแวดล้อมที่ถูกปิดกั้นอื่นๆ ซึ่งหากไม่มีระบบนี้จะต้องใช้วิธีการแก้ไขปัญหาที่ยุ่งยากและมีค่าใช้จ่ายสูง และเนื่องจากซอฟต์แวร์ของ Jet สามารถประมวลผลข้อมูลดิบให้เป็นกลุ่มจุดได้อย่างรวดเร็วในสถานที่จริง ทำให้ระยะเวลาตั้งแต่การเก็บข้อมูลจนถึงการส่งมอบงานเร็วกว่าการถ่ายภาพทางอากาศมาก

แน่นอนว่าโซลูชัน LiDAR แบบติดตั้งบนขาตั้งกล้อง เช่น Artec Ray II ก็ยังมีประโยชน์อยู่ มีรายละเอียดเล็ก ๆ น้อย ๆ บางอย่างที่ไม่สามารถบันทึกได้ด้วยความแม่นยำสูงสุด 10 มม. ของ Jet เช่น วัตถุขนาดเล็กและชิ้นส่วนต่าง ๆ ภายในฉากที่กว้างกว่า โชคดีที่ Ray II และ Artec Leo แบบพกพาไร้สาย สามารถใช้งานในพื้นที่ที่ต้องการความแม่นยำสูงได้ โดยผลลัพธ์จะถูกนำมารวมกันใน Artec Twins

การสแกนที่มีรายละเอียดสูงในทุกระดับนั้นมีประโยชน์อย่างชัดเจนในด้านสถาปัตยกรรม, วิศวกรรม และการก่อสร้าง (AEC), การทำเหมือง, ความปลอดภัยสาธารณะ, การป้องกันประเทศ และการจัดการโครงสร้างพื้นฐานทางแพ่งรูปแบบอื่น ๆ โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่ซับซ้อนซึ่งไม่มีสัญญาณ GPS ซึ่งวิศวกรกำลังเผชิญเป็นครั้งแรก
