Artec Point II
-
คุณลักษณะของผลิตภัณฑ์
-
ข้อมูลจำเพาะทางเทคนิค
-
ขอใบเสนอราคา
PRODUCT FEATURES คุณลักษณะของผลิตภัณฑ์
เครื่องสแกนเลเซอร์ 3D แบบพกพา
ระดับมาตรวิทยา
เครื่องสแกนเลเซอร์ 3D แบบพกพา
ระดับมาตรวิทยา
Artec Point II เป็นเครื่องสแกนเลเซอร์ 3 มิติแบบพกพาเครื่องแรกของ Artec ที่ใช้ระบบกำหนดเป้าหมาย ให้การสแกน 3 มิติระดับมาตรวิทยาที่ได้รับการรับรองมาตรฐาน ISO เหมาะสำหรับการควบคุมคุณภาพและการวิศวกรรมย้อนกลับ สามารถจับภาพพื้นผิวที่ซับซ้อน ไม่ว่าจะเป็นพื้นผิวสีดำหรือมันเงา ได้อย่างรวดเร็วด้วยความแม่นยำสูงถึง 0.02 มม.
เมื่อจับวัตถุที่ซับซ้อนซึ่งมีความสามารถในการทำซ้ำและระบุตำแหน่งได้สูง Artec Point จะให้เสมอ ทำให้เป็นโซลูชันที่สมบูรณ์แบบเมื่อคุณต้องการข้อมูลที่รวดเร็วและเชื่อถือได้
เรานำเสนอแบบจำลองที่มีความแม่นยำสูงอย่างสม่ำเสมอ
ด้วยความแม่นยำสูงเป็นพิเศษ, ระบบติดตามที่แข็งแกร่ง และโหมดที่ออกแบบมาโดยเฉพาะสำหรับรูปทรงเรขาคณิตที่ซับซ้อน เครื่องวัดระยะ Artec Point II จึงสามารถบันทึกข้อมูลการวัดที่มีความละเอียดสูงและน่าเชื่อถือได้

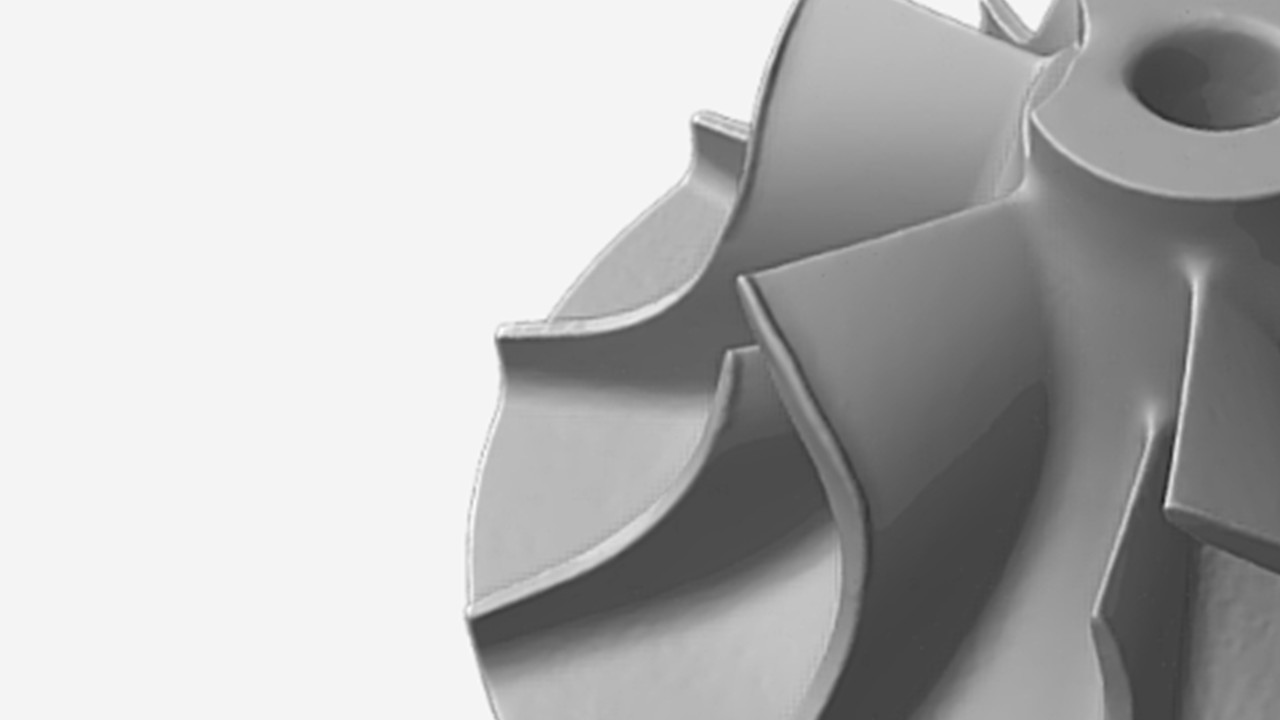

ความแม่นยำระดับมาตรวิทยา
เครื่องวัดระยะ Artec Point II สามารถบันทึกภาพพื้นผิวที่ซับซ้อนได้อย่างแม่นยำและสม่ำเสมอ ให้ข้อมูลคุณภาพสูงสำหรับการวัดในอุตสาหกรรมอย่างต่อเนื่อง

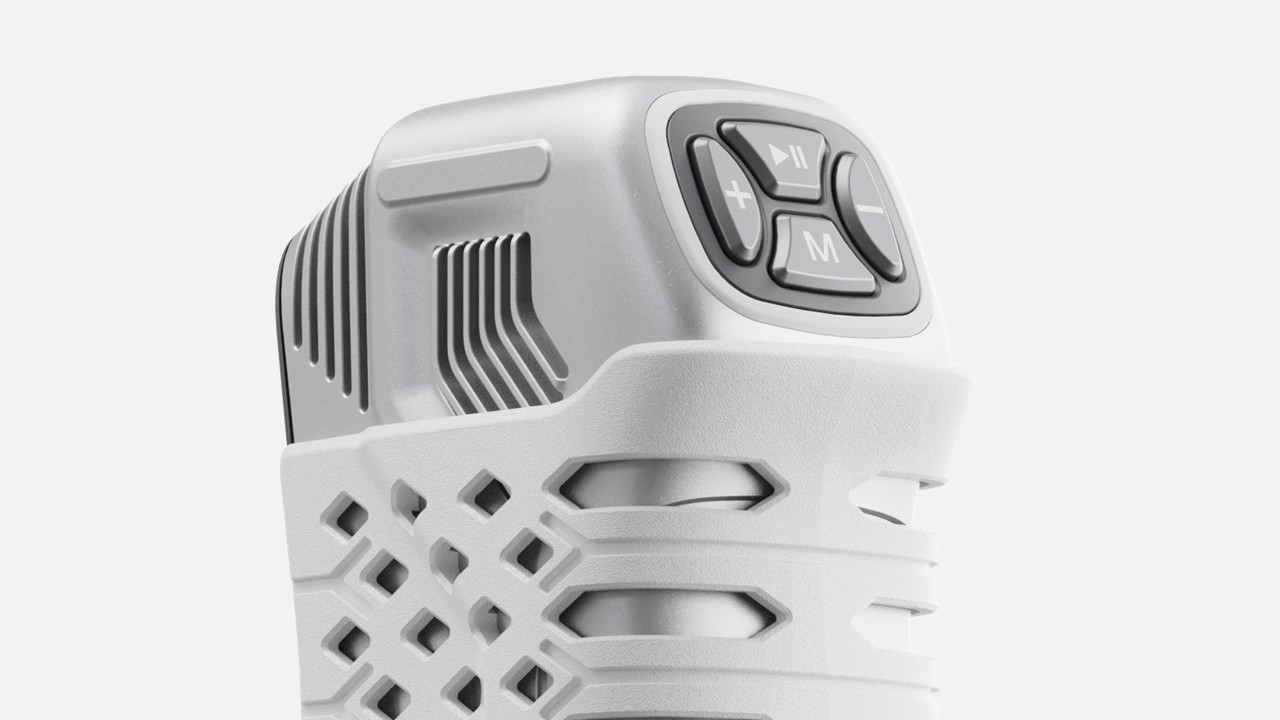

ใช้งานง่ายอย่างเหลือเชื่อ
ฟังก์ชันหลักส่วนใหญ่สามารถกำหนดค่าเพื่อเพิ่มประสิทธิภาพการทำงาน และสามารถเรียกใช้งานได้ด้วยปุ่มที่เข้าถึงได้ง่ายเพียง 4 ปุ่ม

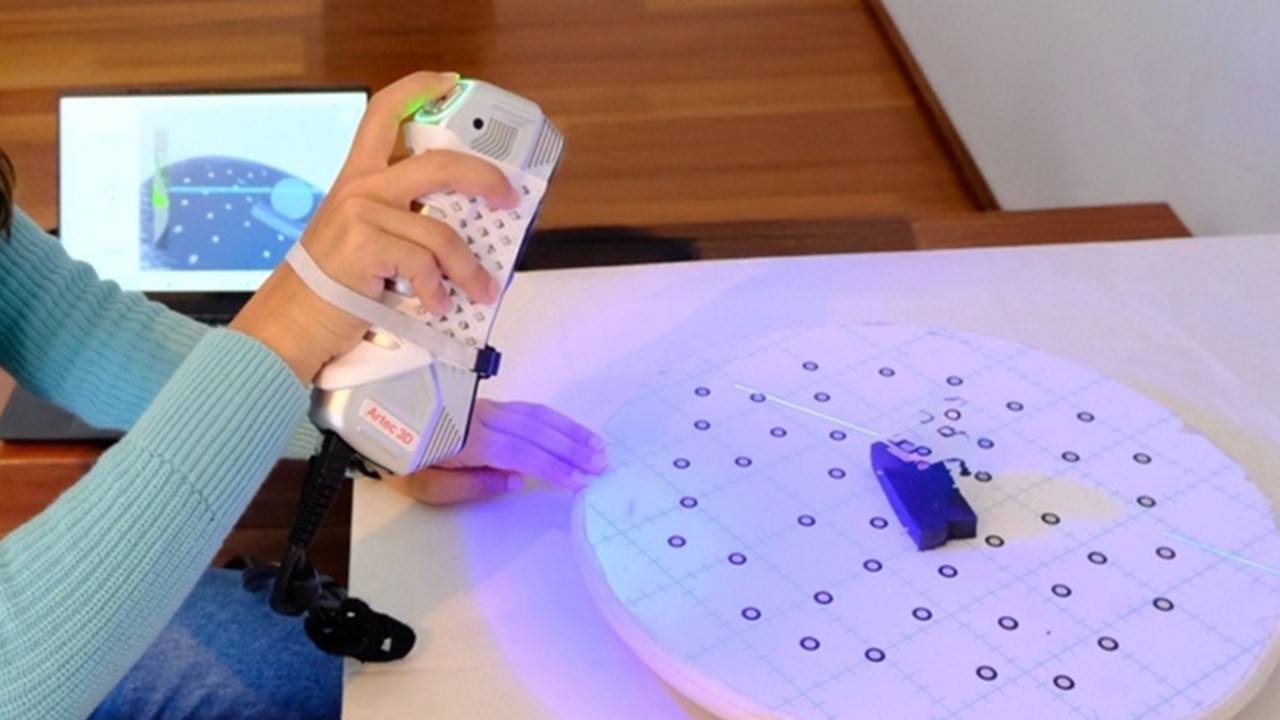

การติดตามที่เสถียร
ด้วยการจับภาพวัตถุด้วยความเร็วสูงสุดถึง 120 เฟรมต่อวินาที และติดตามวัตถุโดยรักษาเป้าหมายให้ล็อคอยู่กับที่อย่างสมบูรณ์ เราจึงมั่นใจได้ว่าจะไม่มีข้อมูลสูญหาย ทำให้การใช้ Artec Point เป็นเรื่องที่น่าพึงพอใจ

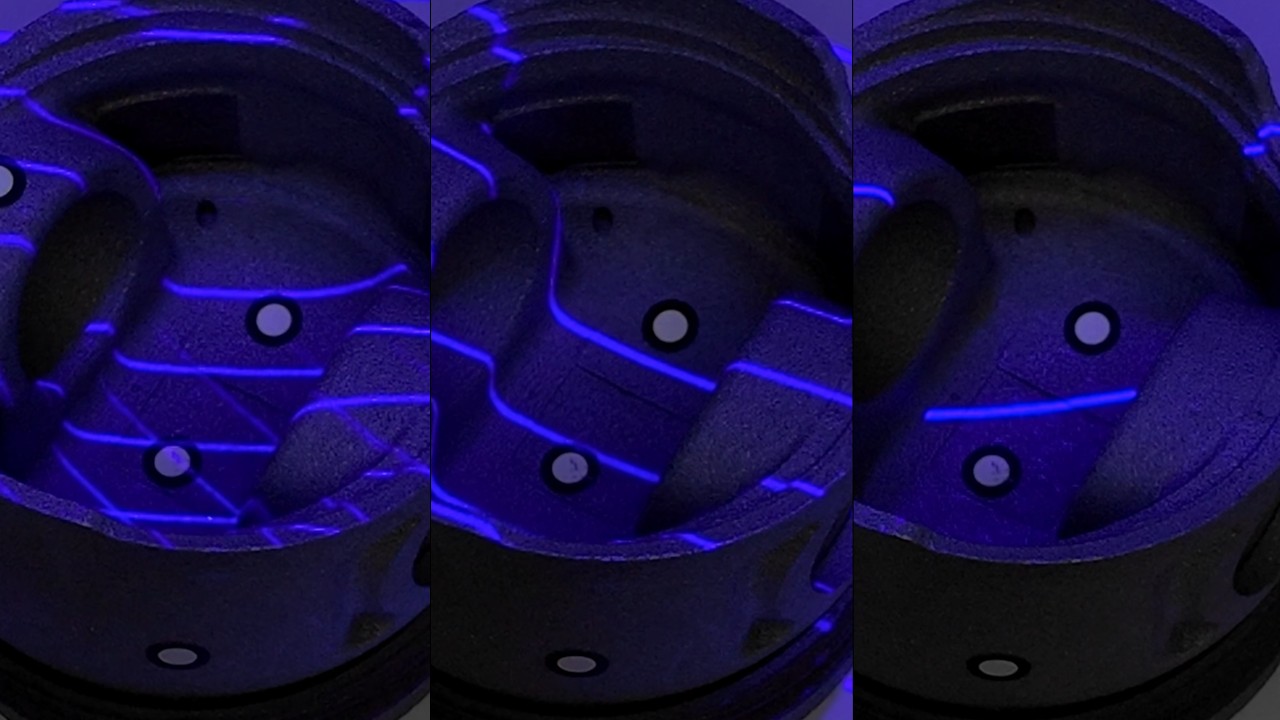

การสลับโหมดสำหรับการสแกนพื้นผิวที่ยากต่อการสแกน
เพื่อให้ได้ผลลัพธ์ที่ดีที่สุด คุณสามารถสลับระหว่างสามโหมด ได้แก่ โหมดกริดความเร็วสูง, โหมดเลเซอร์ขนานสำหรับการจับภาพรูปทรงเรขาคณิตที่ซับซ้อน และโหมดเลเซอร์เดี่ยวสำหรับรูปทรงเรขาคณิตที่ซับซ้อน เช่น รูลึก

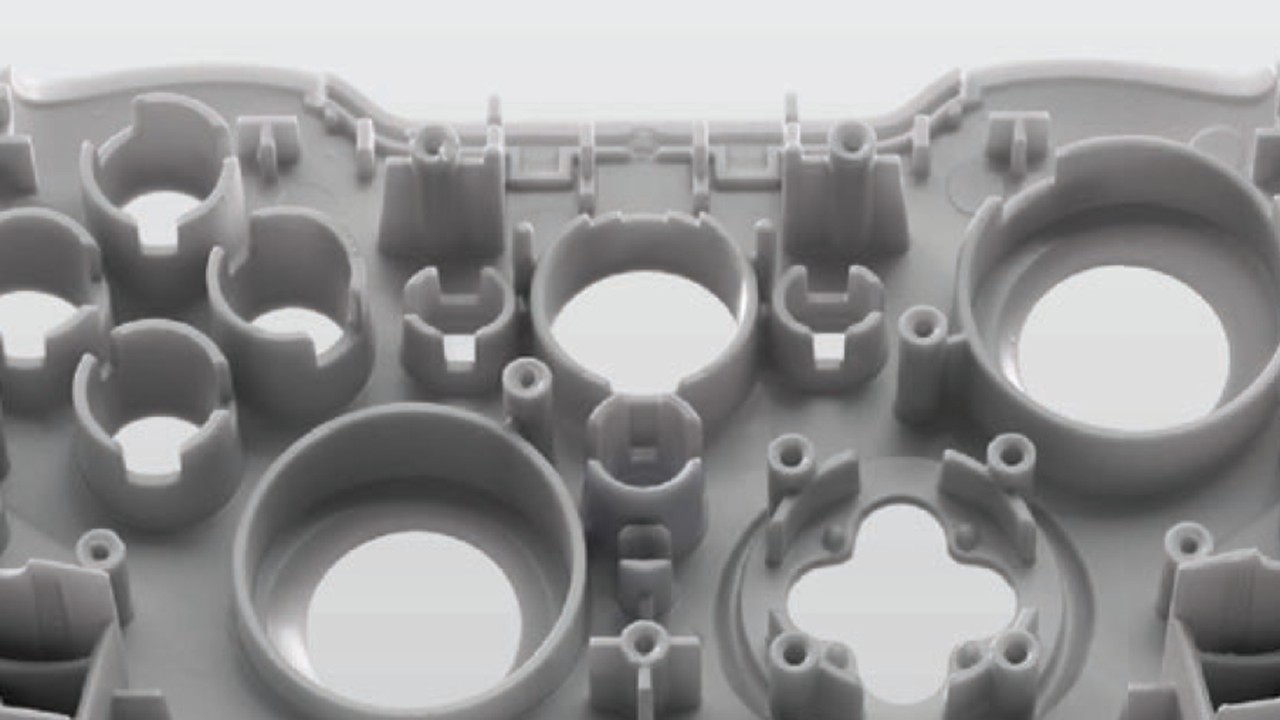

ซูมเข้าไปดูรายละเอียดเพิ่มเติม
เครื่องมือนี้ขยายภาพพื้นผิวได้สูงสุดถึง 8 เท่า ทำให้ได้ช่วงการสแกนที่ครอบคลุม สามารถเก็บรายละเอียดเล็ก ๆ น้อย ๆ ที่มองเห็นได้ยากในครั้งแรกได้อย่างครบถ้วน

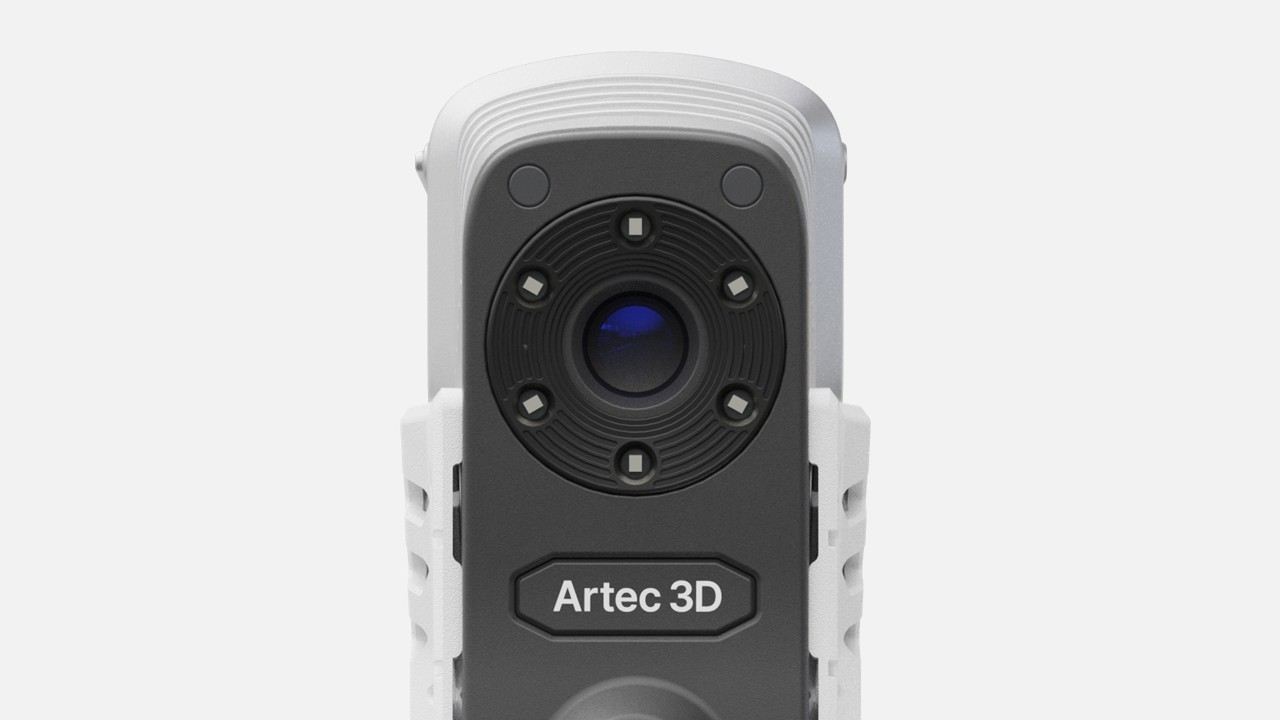

มุมมองที่กว้างขวาง
ด้วยพื้นที่การสแกนที่กว้างขวาง ทำให้สามารถจับภาพวัตถุขนาดใหญ่ได้โดยยังคงมองเห็นเป้าหมาย ทำให้การสแกน 3 มิติเป็นไปอย่างราบรื่นและรวดเร็ว
เหมาะอย่างยิ่งสำหรับการสแกน 3 มิติเพื่อวัตถุประสงค์ในการวัด
เครื่องสแกนเลเซอร์ที่ได้รับการรับรองมาตรฐาน ISO และผ่านการทดสอบจากห้องปฏิบัติการ
ความแม่นยำและความสามารถในการทำซ้ำของ Artec Point II ได้รับการรับรองตามมาตรฐาน ISO 17025 โดยอิงตามมาตรฐาน VDI/VDE 2634 และ JJF 1951 ซึ่งรับประกันว่าการสแกนใด ๆ ก็ตามเหมาะสมสำหรับการใช้งานด้านการวัดขั้นสูง
สามารถทำซ้ำได้โดยไม่คำนึงถึงระดับทักษะ
ด้วยอินเทอร์เฟซที่ใช้งานง่ายและการติดตามที่เชื่อถือได้ ผู้ใช้งานทุกระดับทักษะจึงสามารถได้ผลลัพธ์ที่สม่ำเสมอโดยไม่ต้องปรับแต่งการตั้งค่าเพิ่มเติม
จับภาพได้ในพื้นที่จำกัด
ด้วยน้ำหนักเบาและดีไซน์ที่ออกแบบตามหลักสรีรศาสตร์ เครื่องสแกน Artec Point II จึงสามารถเข้าถึงพื้นที่ที่เครื่องสแกนอื่น ๆ เข้าไม่ถึง การใช้งานด้วยมือเดียวช่วยให้คุณสแกนด้านใต้, ด้านหลัง และพื้นที่ที่เข้าถึงยากได้อย่างง่ายดาย เพียงแค่เอียงเครื่อง
โครงสร้างแข็งแรงทนทาน
ด้วยตัวเรือนโลหะที่แข็งแรงทนทาน Artec Point II จึงทำงานได้อย่างน่าเชื่อถือแม้ในสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรงซึ่งความทนทานเป็นสิ่งสำคัญ
ประสิทธิภาพที่เชื่อถือได้ในทุกสภาพแวดล้อม
เครื่องวัดอุณหภูมิ Artec Point II รักษาความแม่นยำในช่วงอุณหภูมิระหว่าง -10 ถึง 40 องศาเซลเซียส นอกจากนี้ คุณสมบัติกันฝุ่นและน้ำระดับ IP50 ยังช่วยให้การทำงานมีเสถียรภาพแม้ในสภาพแวดล้อมที่รุนแรง
รองรับระยะเวลาการสแกนที่ยาวนาน
ระบบระบายความร้อนที่มีประสิทธิภาพช่วยให้การทำงานมีเสถียรภาพแม้ในระหว่างการใช้งานหนัก นอกจากนี้ การใช้พลังงานต่ำยังช่วยให้การใช้งาน Artec Point II ประหยัดยิ่งขึ้น
ปรับให้เข้ากับพื้นผิวต่าง ๆ ได้ด้วยการคลิกเพียงครั้งเดียว
ด้วยโหมดการทำงานทั้งสามของ Artec Point II คุณสามารถสแกนวัตถุขนาดใหญ่ด้วยความเร็วสูง, เก็บรายละเอียดที่ซับซ้อน และแปลงข้อมูลในหลุมลึกให้เป็นดิจิทัลได้ด้วยการกดปุ่มเพียงครั้งเดียว
เส้นเลเซอร์ 54 เส้นช่วยให้สามารถสร้างแบบจำลอง 3 มิติของวัตถุขนาดใหญ่ได้อย่างรวดเร็ว โดยการลดจำนวนโพลีกอน ทำให้ได้แบบจำลอง 3 มิติที่มีน้ำหนักเบาและง่ายต่อการใช้งาน
เลเซอร์คู่ขนาน 17 เส้นจับพื้นผิวที่ซับซ้อนด้วยความละเอียดสูง แม้แต่รายละเอียดเล็ก ๆ น้อย ๆ เช่น การแกะสลัก ก็สามารถจับภาพได้ด้วยความแม่นยำที่จำเป็นสำหรับการวัดขั้นสูง
เลเซอร์เพียงตัวเดียวสามารถเข้าถึงพื้นที่ที่เข้าถึงยาก เช่น ร่องลึกและรูต่าง ๆ ได้อย่างครบถ้วน เหมาะอย่างยิ่งสำหรับการตรวจสอบคุณภาพและการวิศวกรรมย้อนกลับ
Artec Studio
แสดงภาพแบบเรียลไทม์
เรดาร์ 3 มิติที่ใช้รหัสสีอย่างเข้าใจง่าย ช่วยให้ผู้ใช้ได้รับข้อมูลป้อนกลับแบบเรียลไทม์ที่จำเป็นต่อการปรับวิธีการสแกนเพื่อให้ได้ข้อมูลที่เหมาะสมที่สุด

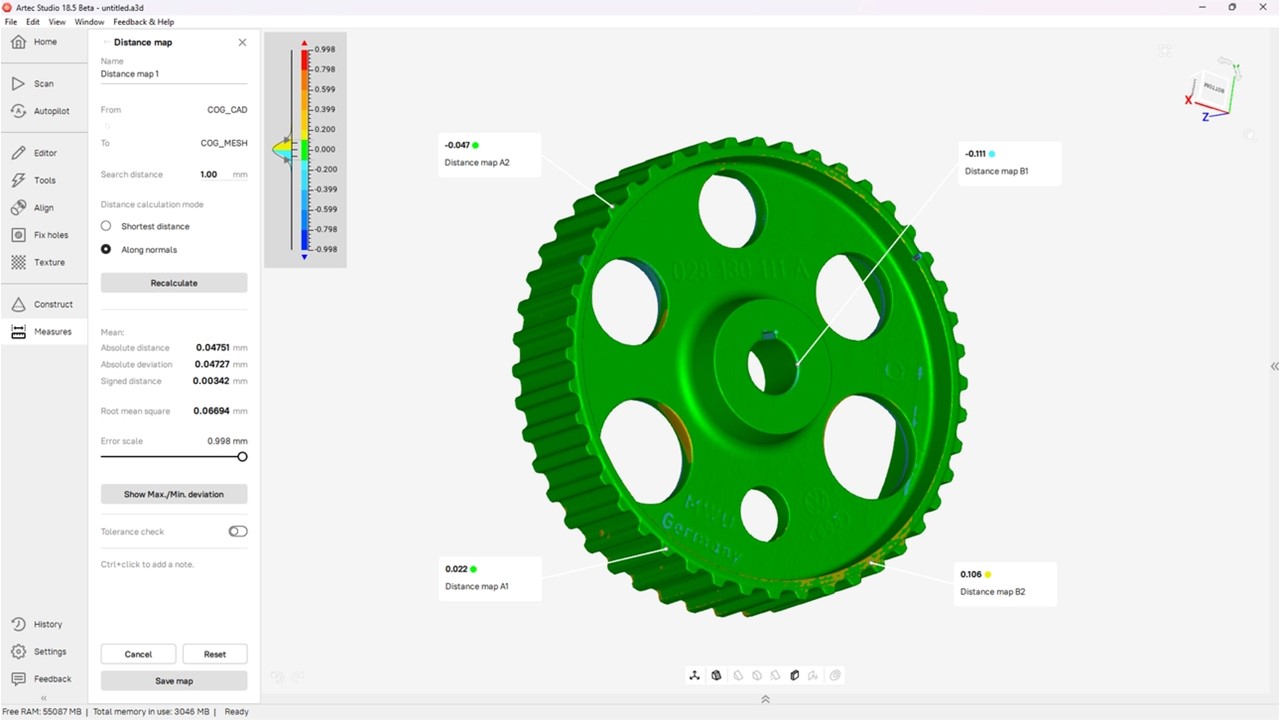

เครื่องมือตรวจสอบในตัว
การสแกนจะถูกแบ่งออกเป็นส่วน ๆ และตรวจจับข้อบกพร่องโดยใช้แผนที่เปรียบเทียบ 3 มิติของ Artec Studio นอกจากนี้ ฟังก์ชันตรวจสอบความคลาดเคลื่อนในตัวยังช่วยให้คุณตรวจสอบได้ว่าผลิตภัณฑ์เป็นไปตามข้อกำหนดการผลิตหรือไม่
เปรียบเทียบกับ CAD ได้ทันที
โปรแกรมนี้จะทำความสะอาดตาข่ายและสร้างพื้นผิวให้กับชิ้นงาน CAD โดยอัตโนมัติ ทำให้คุณสามารถตรวจสอบความคลาดเคลื่อนได้โดยไม่ต้องสลับแท็บ
เครื่องมือหลากหลายในซอฟต์แวร์เดียว
เราได้รวมฟังก์ชันการวิศวกรรมย้อนกลับและการตรวจสอบที่จำเป็นทั้งหมดไว้ในชุดซอฟต์แวร์เดียว ส่งออกข้อมูลไปยัง Geomagic Control X หรือ PolyWorks Inspector ได้โดยตรงด้วยการคลิกเพียงครั้งเดียวสำหรับการใช้งานขั้นสูง
UI ที่ออกแบบมาโดยคำนึงถึงความสะดวกในการใช้งานเป็นหลัก
อินเทอร์เฟซผู้ใช้เฉพาะสำหรับ Artec Point II ช่วยลดความยุ่งยากของกระบวนการสแกนทั้งหมด ทำให้สามารถถ่ายภาพที่ยากได้อย่างรวดเร็วและง่ายดาย นอกจากนี้ยังช่วยลดข้อผิดพลาดจากมนุษย์อีกด้วย
จากขั้นตอนการสแกนจนถึงการสร้างแบบจำลองตาข่ายในเวลาเพียงไม่กี่วินาที
อัลกอริทึมการสร้างตาข่ายแบบเรียลไทม์ของเราแปลงข้อมูลสแกนให้เป็นตาข่ายที่ใช้งานได้ในไม่กี่วินาที ซึ่งช่วยลดเวลาในการประมวลผลข้อมูล ทำให้คุณมีเวลามากขึ้นในการเปรียบเทียบผลลัพธ์กับแบบจำลอง CAD และค่าความคลาดเคลื่อน
Artec Studio – คุณสมบัติอื่น ๆ
การประมวลผลเฉพาะแอปพลิเคชัน
โปรแกรม Artec Studio จะเติมเต็มส่วนที่ขาดหายไปและกำจัดสัญญาณรบกวนโดยอัตโนมัติ พร้อมทั้งรักษาร่องลึกและขอบคมเอาไว้ สำหรับการตรวจสอบที่มีความแม่นยำสูง คุณยังสามารถปรับพารามิเตอร์ด้วยตนเองได้อีกด้วย
บรรลุความแม่นยำในหลายระดับ
ด้วยการผสานรวมข้อมูลจาก Artec Point II กับข้อมูลการสแกนจากเครื่องสแกน 3 มิติ Artec รุ่นอื่น ๆ คุณสามารถสร้างแบบจำลองดิจิทัลขนาดใหญ่ที่มีความละเอียดสูงได้ ซึ่งจะช่วยให้คุณใช้ประโยชน์จากความละเอียดที่ดีที่สุดที่แต่ละอุปกรณ์มีให้
สีสันสดใสด้วยเทคโนโลยีโฟโตแกรมเมตรี AI
เทคโนโลยี AI photogrammetry ของ Artec Studio เพิ่มพื้นผิวที่สมจริงให้กับภาพสแกนของคุณ ทำให้การแสดงภาพ, การนำเสนอ และการแบ่งปันโมเดลทำได้ง่ายขึ้น
SPEC ข้อมูลจำเพาะทางเทคนิค
ความละเอียด/ความแม่นยำ
| ความละเอียด (สูงสุด) | 0.02 mm |
| ความแม่นยำ (สูงสุด) | 0.02 mm |
| ระยะห่างของวัตถุ ความแม่นยำ 3D (สูงสุด) |
0.015 mm + 0.035 mm/m 0.015 mm + 0.015 mm/m (เมื่อใช้ชุดตรวจวัด Artec) |
ระยะการสแกน
| ขนาดของวัตถุ/พื้นที่ที่สแกน | S～L |
| ขอบเขตของงาน | > 300 mm |
| ระยะการสแกนสูงสุด (สูง x กว้าง) | 700 × 600 mm |
| ความชัดลึก | 550 mm |
ความเร็วในการสแกน
| อัตราการสร้าง 3D ในรูปแบบฟิวชั่นแบบเรียลไทม์ (สูงสุด) | 120 fps |
| ความเร็วในการรับข้อมูล (สูงสุด) | 2.8 ล้านการวัด/วินาที |
โหมดสแกน
| สแกนเร็วสุด | เลเซอร์สีน้ำเงินไขว้ 17 อัน |
| การสแกนที่มีความแม่นยำสูงเป็นพิเศษ | เส้นเลเซอร์สีน้ำเงินขนาน 7 เส้น |
| กำลังสแกนหาหลุมลึก | เส้นเลเซอร์สีน้ำเงิน 1 เส้น |
ฮาร์ดแวร์
| ประเภทเครื่องสแกน | แบบถือ |
| แหล่งจ่ายไฟ | อะแดปเตอร์ไฟ AC/DC, 24V |
| อินเตอร์เฟซ | USB 3.0 |
| แหล่งกำเนิดแสงที่มีโครงสร้างแบบ 3D | เลเซอร์สีน้ำเงิน Class II (ชนิดปลอดภัยต่อดวงตา) |
| ขนาด (สูง x ลึก x กว้าง) | 203 × 80 × 44 mm |
| น้ำหนัก | 0.57 kg |
| การรับรอง | การรับรองมาตรฐาน ISO 17025 โดยอิงตามมาตรฐาน VDI/VDE 2634 และ JJF 1951 |
| ประสิทธิภาพการป้องกันฝุ่น | IP50 |
ความเข้ากันได้
| OS ที่รองรับ | Windows 10, 11 |
| ข้อกำหนด PC ที่แนะนำ | โปรเซสเซอร์ Intel ที่มี 8 cores, 16 threads, 2.6 GHz ขึ้นไป RAM 64+ GB, GPU ที่มี VRAM 8 GB |
| ข้อกำหนดขั้นต่ำของ PC | โปรเซสเซอร์ Intel ที่มี 8 cores, 16 threads, 2.6 GHz ขึ้นไป RAM 32+ GB, GPU ที่มี VRAM 4 GB |
รูปแบบเอาต์พุต
| ตาข่าย 3D | OBJ, PLY, WRL, STL, AOP, ASC, PTX, E57, XYZRGB |
| CAD | STEP, IGES, X_T |
| ผลการวัด | CSV, DXF, XML |
