Artec Neo
ความแม่นยำ 0.025 mm | ความละเอียด 0.05 mm | หูฟังไร้สาย True Wireless

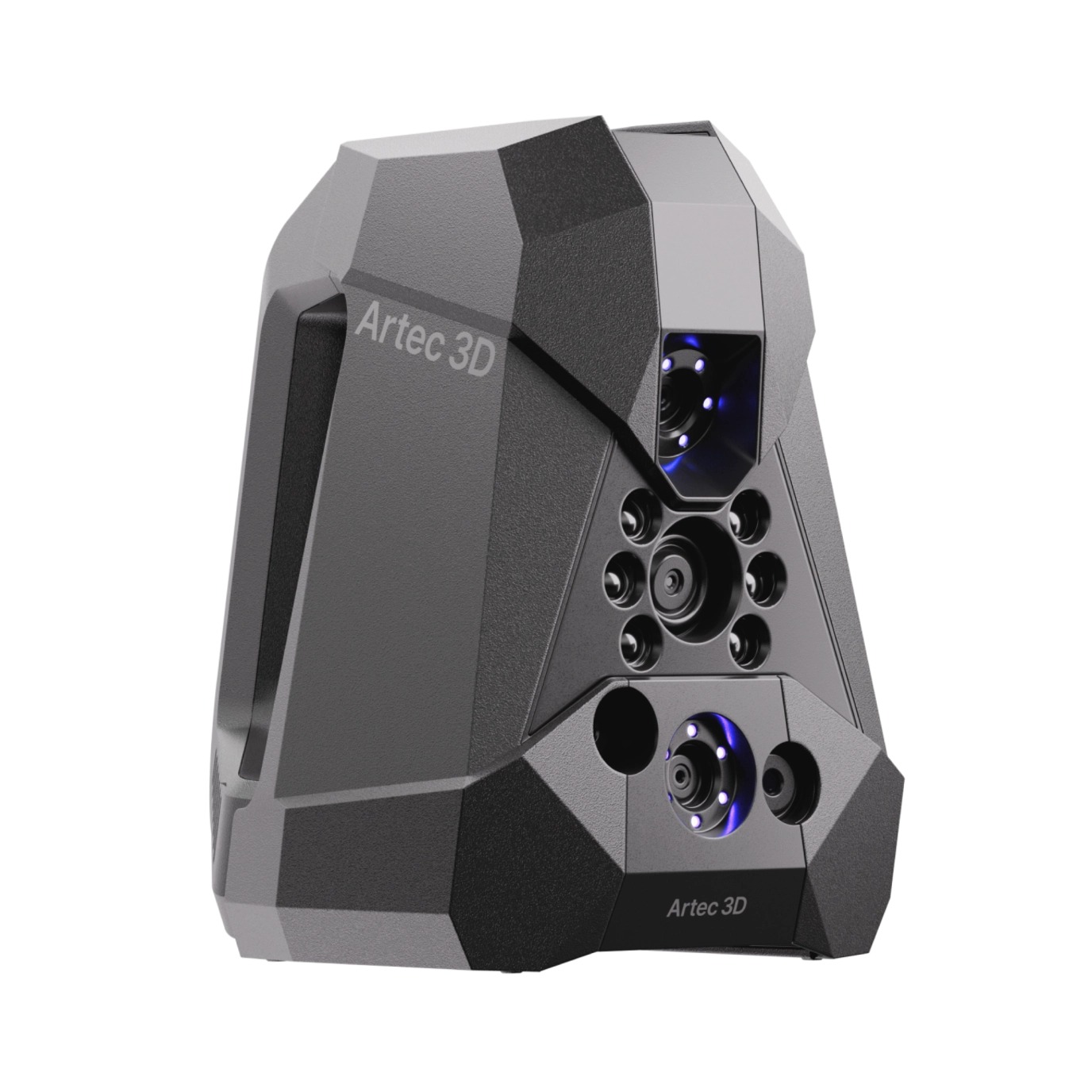

เครื่องสแกน 3 มิติ Artec Neo เป็นเครื่องสแกนแบบไฮบริดที่ผสานรวมเทคโนโลยีการสแกนทั้งแบบมีเป้าหมายและแบบไร้เป้าหมาย
ด้วยความแม่นยำระดับมาตรวิทยาที่ 0.025 mm จึงเป็นโซลูชันที่เหมาะสมอย่างยิ่งสำหรับการตรวจสอบ การวิศวกรรมย้อนกลับ และการควบคุมคุณภาพ
การออกแบบแบบไร้สายช่วยให้การใช้งานในภาคสนามมีความยืดหยุ่นมากขึ้น
-
คุณลักษณะของผลิตภัณฑ์
-
ข้อมูลจำเพาะทางเทคนิค
-
ขอใบเสนอราคา
PRODUCT FEATURES คุณลักษณะของผลิตภัณฑ์

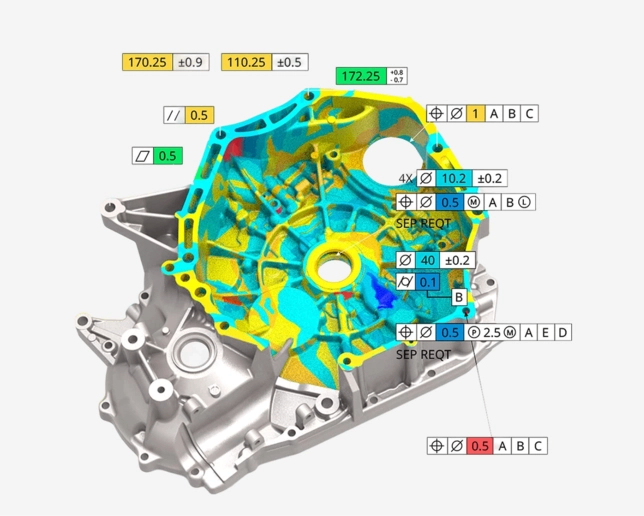

การสแกน 3 มิติแบบกำหนดค่าความคลาดเคลื่อนได้สำหรับการตรวจสอบและวิศวกรรมย้อนกลับ
การสแกน 3 มิติแบบกำหนดค่าความคลาดเคลื่อนได้สำหรับการตรวจสอบและวิศวกรรมย้อนกลับ
ทำการวัดค่าที่สำคัญด้วยความแม่นยำระดับมาตรวิทยา (Metrology-grade) การวางตำแหน่งชิ้นงานให้ครอบคลุมทั่วทั้งเฟรมช่วยให้คุณได้ข้อมูลคุณภาพสูงโดยไม่สูญเสียความรวดเร็วในการทำงาน อีกทั้งยังคงรักษาความแม่นยำไว้ที่ระดับ 0.025 มม. โดยผ่านการทดสอบความแม่นยำตามมาตรฐาน VDI/VDE 2634 Part 3 ซึ่งรับประกันผลการวัดที่เชื่อถือได้
สัมผัสความแม่นยำ, ความเร็ว, สีสัน และความละเอียดสูงได้ในอุปกรณ์เดียว
สัมผัสความแม่นยำ, ความเร็ว, สีสัน และความละเอียดสูงได้ในอุปกรณ์เดียว
โดยทั่วไป ผู้ใช้ต้องเลือกระหว่างความแม่นยำและความเร็ว เทคโนโลยีไฮบริดของ Artec Neo ผสานความแม่นยำในการวัดของเครื่องสแกนเลเซอร์เข้ากับความเร็วและความละเอียดสูงของเครื่องสแกนแบบออปติคอลที่มีโครงสร้าง ทำให้สามารถสแกน 3 มิติโดยใช้ประโยชน์จากข้อดีของทั้งสองอย่างได้
การวัดทางมาตรวิทยาที่สอดคล้องกับเจตนารมณ์ของการออกแบบ
การวัดทางมาตรวิทยาที่สอดคล้องกับเจตนารมณ์ของการออกแบบ
ระบบออปติกแสงสีฟ้าที่เป็นกรรมสิทธิ์ของเราสามารถติดตามรูปทรงเรขาคณิต, พื้นผิว และสีได้พร้อมกันด้วยสถาปัตยกรรมการติดตามเพียงหนึ่งเดียว ทำให้มีความแม่นยำสม่ำเสมอตลอดการสแกน และจับภาพวัตถุด้วยความแม่นยำเช่นเดียวกับข้อมูลการออกแบบ
การตรวจสอบผลิตภัณฑ์เบื้องต้น / ตัวอย่างต้นแบบ
บันทึกทุกเฟรมด้วยความแม่นยำระดับมาตรวิทยา รับประกันคุณภาพอย่างสมบูรณ์ด้วยการวางตำแหน่งเป้าหมายด้วยความแม่นยำ 0.025 มม. ทั่วทั้งพื้นผิว
การตรวจสอบวิศวกรรมย้อนกลับ
สามารถเก็บข้อมูลคุณสมบัติที่มีค่าความคลาดเคลื่อนสูงได้อย่างแม่นยำ บริเวณที่สำคัญสามารถกำหนดเป้าหมายได้ ในขณะที่บริเวณอื่น ๆ สามารถสแกนได้อย่างมีประสิทธิภาพโดยไม่ต้องใช้เป้าหมาย
การตรวจสอบและการควบคุมมิติ
ตรวจสอบพื้นผิวที่สำคัญโดยไม่จำเป็นต้องวางเป้าหมาย โครงสร้างการวัดช่วยป้องกันการสะสมของข้อผิดพลาดตลอดกระบวนการวัด
การประกอบ, การดัดแปลง และการติดตั้งเครื่องจักร
การวัดคุณลักษณะเชิงสัมพัทธ์สามารถทำได้โดยไม่จำเป็นต้องสแกนทั้งหมด สามารถวัดเฉพาะส่วนที่จำเป็นได้อย่างมีประสิทธิภาพโดยใช้กรอบอ้างอิงร่วมกัน
อุตสาหกรรมยานยนต์
เราจัดการงานควบคุมคุณภาพทั้งหมด ตั้งแต่การวัดรอยต่อแผงไปจนถึงการตรวจสอบช่องเครื่องยนต์
อวกาศ
เราสามารถดำเนินการประเมินการสึกหรอและความเสียหาย, ตรวจสอบการซ่อมแซม และตรวจสอบผลิตภัณฑ์เบื้องต้น พร้อมออกใบรับรองที่ตรวจสอบย้อนกลับได้
น้ำมันและก๊าซ
การตรวจสอบใบพัดปั๊ม ณ สถานที่ปฏิบัติงาน สามารถเก็บข้อมูลได้อย่างแม่นยำแม้ในสภาพแวดล้อมที่ท้าทาย
อุตสาหกรรมการผลิต
เราปรับปรุงกระบวนการวิเคราะห์เปรียบเทียบ CAD การตรวจสอบแม่พิมพ์และเครื่องมือ และการควบคุมคุณภาพในสายการผลิตให้มีประสิทธิภาพยิ่งขึ้น
อุตสาหกรรมป้องกันประเทศ
เราดำเนินการวิศวกรรมย้อนกลับของชิ้นส่วนสำคัญด้วยความแม่นยำในการตรวจสอบย้อนกลับที่ได้รับการรับรอง
โครงสร้างพื้นฐาน
สามารถวัดตำแหน่งของจุดเชื่อมต่อได้อย่างแม่นยำพอสมควรโดยไม่จำเป็นต้องทำการสแกนแบบเต็มรูปแบบ
ความเร็วในการสแกนเร็วกว่าวิธีการแบบเดิมถึงสองเท่า
เครื่องสแกน Artec Neo สามารถทำงานที่เครื่องสแกนเลเซอร์ทั่วไปใช้เวลา 34 นาที ให้เสร็จได้ภายในเวลาเพียง 13 นาที มันสามารถบันทึกรายละเอียดเล็ก ๆ น้อย ๆ ด้วยความละเอียดสูง ในขณะที่ยังคงรักษาความแม่นยำในการวัด ทำให้ลดเวลาการทำงานลงได้อย่างมาก
13 นาที
34 นาที
ออกแบบมาให้ไร้สายโดยสมบูรณ์ ไม่ต้องใช้สายเคเบิลใด ๆ
ด้วยแบตเตอรี่ในตัวและการเชื่อมต่อ Wi-Fi ทำให้สามารถใช้งานได้โดยไม่ต้องใช้สาย คุณสามารถสแกน 3 มิติได้อย่างอิสระแม้ในสถานที่ที่สายเคเบิลเข้าไม่ถึง เช่น ที่สูงหรือพื้นที่แคบ
40-50 นาที
เวลาการสแกนต่อเนื่อง
2 ชิ้น
มีแบตเตอรี่มาให้ในชุดมาตรฐาน
สูงสุด 6 เมตร
พื้นที่ให้บริการ Wi-Fi
อุปกรณ์ทุกชิ้นได้รับการตรวจสอบความถูกต้องเป็นรายชิ้นแล้ว
การทดสอบที่สอดคล้องกับมาตรฐาน VDI/VDE 2634 ส่วนที่ 3 ดำเนินการที่ห้องปฏิบัติการมาตรวิทยาเฉพาะของ Artec ความแม่นยำของแต่ละหน่วยได้รับการตรวจสอบและรับรองทีละหน่วยโดยใช้เส้นทางการเคลื่อนที่ของหุ่นยนต์และวัตถุอ้างอิงสากลที่สามารถตรวจสอบย้อนกลับได้
การทดสอบการปฏิบัติตามมาตรฐานสากล
การทดสอบดำเนินการตามมาตรฐาน VDI/VDE 2634 ส่วนที่ 3 ความแม่นยำได้รับการรับรองโดยใช้เส้นทางการเคลื่อนที่ของหุ่นยนต์และวัตถุอ้างอิงสากล
หน่วยงานทดสอบอิสระ
เราดำเนินการควบคุมคุณภาพอย่างเป็นกลางในห้องปฏิบัติการเฉพาะทางซึ่งปฏิบัติตามหลักการ ISO/IEC 17025
ใบรับรองรายบุคคล
อุปกรณ์ Neo แต่ละชิ้นได้รับการสอบเทียบและตรวจสอบความถูกต้องทีละชิ้น และจะมีการออกใบรับรองความถูกต้องเฉพาะให้
SPEC ข้อมูลจำเพาะทางเทคนิค
ความละเอียดและความแม่นยำ
| ความแม่นยำ (เมื่อใช้เป้าหมาย) | 0.025 mm (0.001 in) |
| ความแม่นยำเชิงปริมาตร (เมื่อใช้เป้าหมาย) | 0.025 mm + 0.035 mm/m (0.001 in + 0.0014 in/ft) |
| ความแม่นยำ (โดยไม่มีเป้าหมาย) | 0.050 mm (0.002 in) |
| ความแม่นยำเชิงปริมาตร (โดยไม่มีเป้าหมาย) | 0.050 mm + 0.3 mm/m (0.002 in + 0.036 in/ft) |
| ความละเอียดของตาข่าย | 0.050 mm (0.002 in) |
| การทดสอบเพื่อการยอมรับ | VDI/VDE 2634 ส่วนที่ 3* |
ระยะการสแกน
| ขนาดของวัตถุหรือพื้นที่ที่สแกน | S – M |
| ระยะทำงาน | 0.19 – 0.3 m (7.5 – 11.8 in) |
| โซนการเก็บข้อมูลแบบปริมาตร | 1,800 cm³ (110 in³) |
| ขอบเขตการมองเห็นเชิงเส้น (ความสูง × ความกว้าง) ที่ระยะใกล้ที่สุด | 128 × 104 mm (5 × 4 in) |
| ขอบเขตการมองเห็นในแนวนอน x แนวตั้ง (เชิงเส้น) ที่ระยะไกลที่สุด | 171 × 152 mm (6.7 × 6 in) |
| ระยะชัดลึก | 110 mm (4.3 in) |
ความเร็ว
| ความเร็วในการสร้างภาพ 3 มิติสำหรับการรวมภาพแบบเรียลไทม์สูงสุด | 15fps |
| ความเร็วในการรับข้อมูลสูงสุด | 8 ล้านจุดต่อวินาที |
อัลกอริทึมการสแกน
| ความเข้ากันได้ของเป้าหมาย | |
| การติดตามรูปทรงเรขาคณิตและพื้นผิวโดยไม่ต้องกำหนดเป้าหมาย | |
| โหมดการสแกน 3 มิติแบบไฮบริด (มีและไม่มีเป้าหมาย) |
พื้นผิว
| ความละเอียดของพื้นผิว | 5 ล้านพิกเซล |
| สี | 24 bpp |
ฮาร์ดแวร์
| ประเภทของเครื่องสแกน | ถือด้วยมือ |
| แหล่งจ่ายไฟ | อะแดปเตอร์แปลงไฟ AC/DC, DC 24V |
| อินเทอร์เฟซ | รองรับ Thunderbolt 4 |
| แหล่งกำเนิดแสงโครงสร้าง 3 มิติ | LED สีน้ำเงิน, 450 nm |
| แหล่งกำเนิดแสงส่องสว่างพื้นผิว | หลอด LED สีขาว, ดัชนีการแสดงสี (CRI) 95 หรือสูงกว่า อุณหภูมิสี 4000K |
| ขนาด (ความสูง x ความลึก x ความกว้าง) | 187 × 156 × 118 mm (7.4 × 6.1 × 4.6 นิ้ว) |
| น้ำหนัก | 1.3 kg / 2.9 ปอนด์ (รวมแบตเตอรี่) |
| รับประกัน | 2 ปี |
ความเข้ากันได้
| OS ที่รองรับ | Windows 11 |
| พารามิเตอร์คอมพิวเตอร์ที่แนะนำ | โปรเซสเซอร์ Intel Core i7 หรือ i9 Gen 13 หรือ 14, การ์ดจอ RTX 4070 8GB |
| ข้อกำหนดขั้นต่ำของคอมพิวเตอร์ | โปรเซสเซอร์ Intel Core i9 Gen 12, การ์ดจอ RTX 4060 8GB |
รูปแบบเอาต์พุต
| 3D mesh | OBJ, PLY, WRL, STL, AOP, ASC, PTX, E57, XYZRGB |
| CAD | STEP, IGES, X_T |
| ขนาด | CSV, DXF, XML |
